자작 앰프

참 재밌을 것 같아서

종강한 김에 해볼라카는데

상급기를 안써봐서 어떤 성능이 필요한지 모루겠네

- dc official App

제작 4일차

아날로그단 포함 전체 전원부랑 오피앰프, 음량조절까지 햇슴

예상 출력은 32옴에서 4000mW+4000mW

아마 120mm*120mm*60mm 정도 사이즈로 나올덧?

32옴 부하시 최대 연속출력은 12Vrms

피크는 17Vrms, 9W급 출력정도

출력 임피던스는 0.01옴 목표인데

릴레이 저항같은거 고려해서 0.1옴 안짝으로 끊을 것 같음!

이제 기능 추가하는중인데

3단계 게인 조절, 뮤트 기능, DC Abnormal 감지, 핫플러그 감지, 음량조절 bypass

말고 어떤게 조을까

- dc official App

제작 6일차

재료비로 40만원 지출함 어흐

종종 개발일지 올려볼게

출력단 버퍼/DC Abnormal, 핫플러그 감지 햇음

내일은 리모컨이랑 입출력 io, 트리거, 액정 추가예정

잼잇어요

너무 많은 관심이 무서워서

마음속 개추만 해주면 조아

이제 부품 배치, 아트웤, 무결성 검증 후 거버 뽑아서

PCB 발주까지 하고 글 올라갈듯

3일간 자잘한 오류들 수정하고 수동소자들 주문햇음

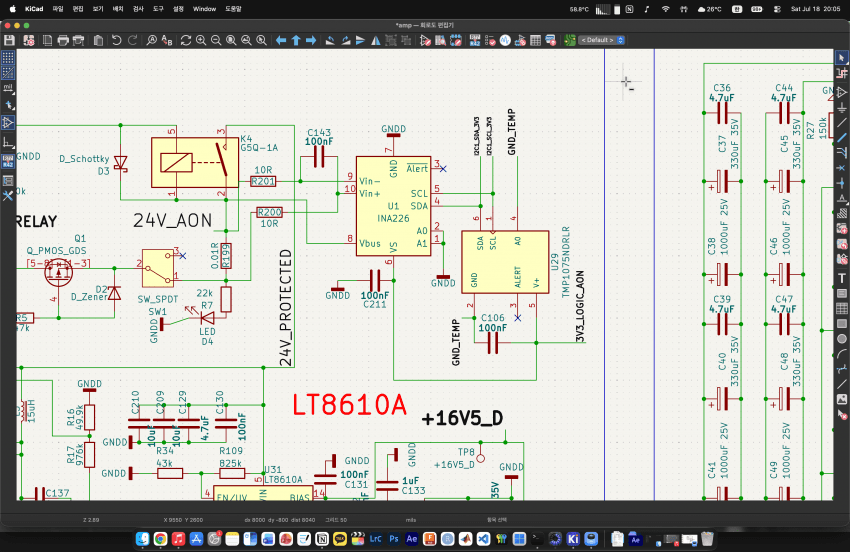

온도센서, 전류측정IC 시스템 전반에 추가하고

MCU 제어 파트 마무리햇구

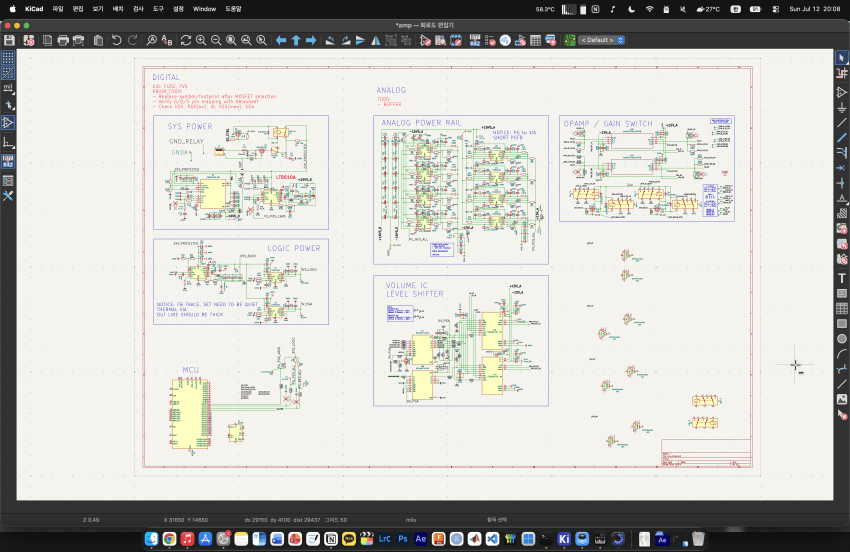

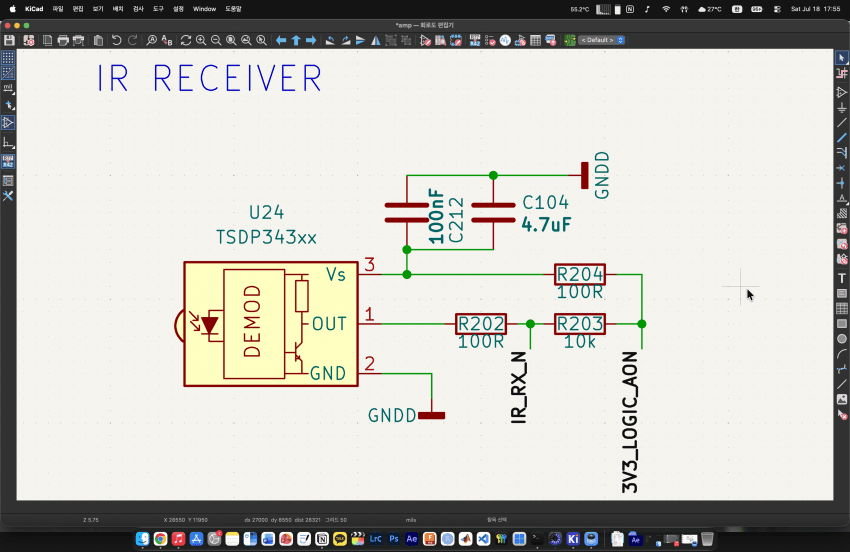

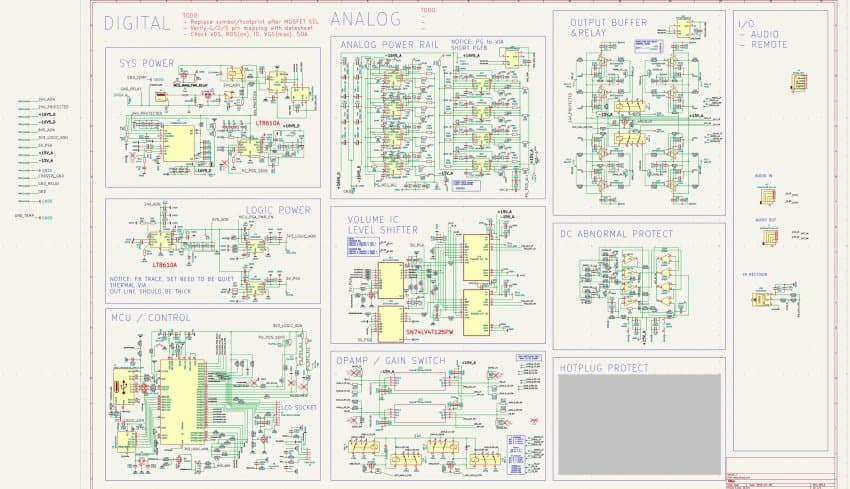

리모컨 기능용 IR 수신부 추가함

회로 TODO는

실제 3.5 4.4 단자 오면 실측해서 넣기

BOM 완전히 정리해서 주문하기

헤부이들이 요청한 트리거같은것도 넣어보려했는데

10cm*10cm에 넣기는 단자 크기랑 회로 복잡도때문에ㅠ

아마 입력은 4.4 밸런스로만 받고

출력은 4.4 3.5로 구성될듯함

좋게 봐줘서 고마워요

- 이제진짜살거다삼

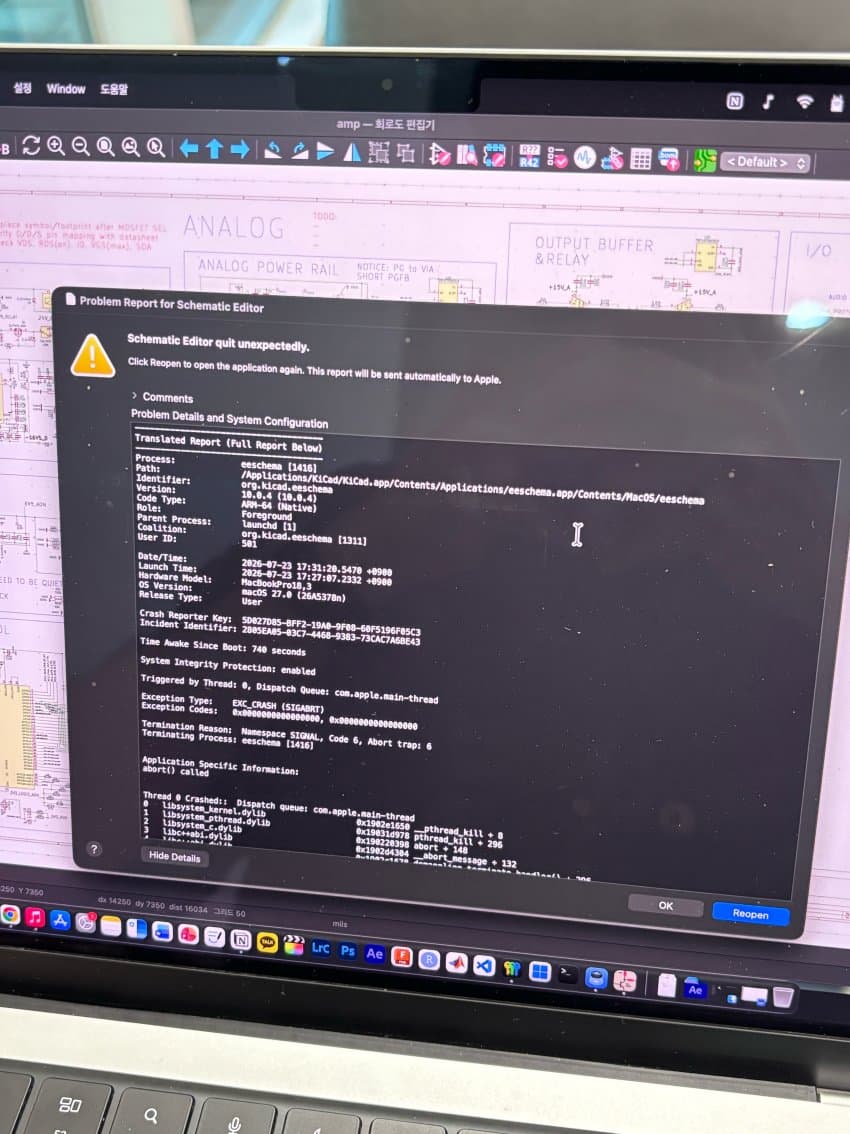

설계툴 충돌나서 2일치 작업물 삭제ㅋㅋㅋ

진짜 거짓말같다

프로그램이 프로젝트 폴더 속 백업을 복원하면서 덮어버림

너무 바빠서 미루고 미루던 회로

전공교수님께 컨택해서 검수도 받고

혼자 방구석에 처박혀서 다방면으로 검증도 해봤오

드디어 PCB로 넘어갈때야ㅠㅠ

대략 어떤식으로 만들었는지 사진과 함께 보여줄게

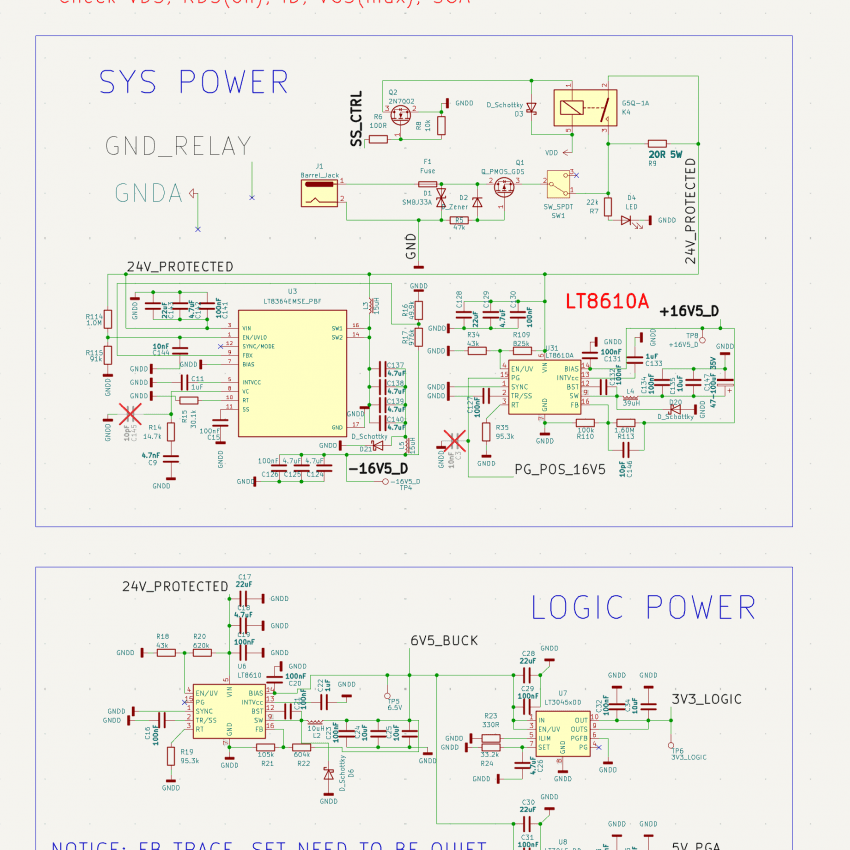

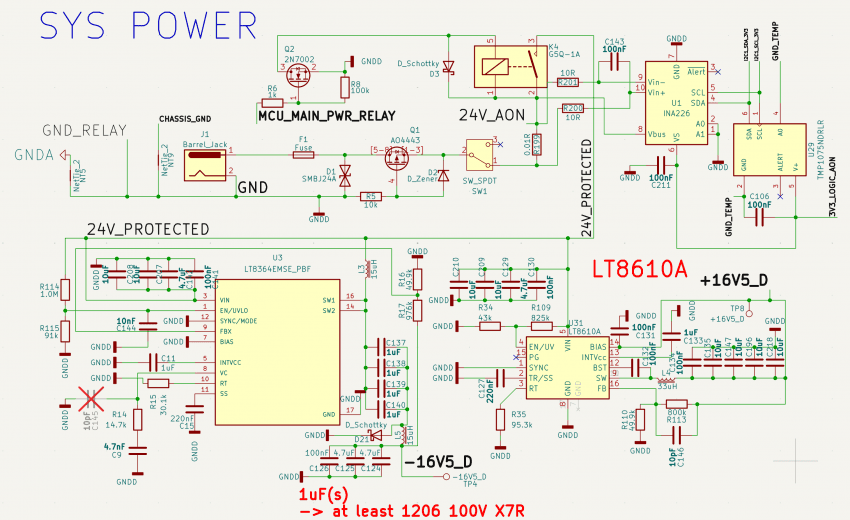

1. 메인 양전원 생성단

드디어 P MOSFET 부품 확정

역극성 서지차단 전부 마무리

스위칭 노드 후단 커페시터 1uF으로 용량변경

스위칭 노이즈를 최대한 억제하고 안정성 높임

DC BIAS 고려해서 초비싼 100V 내압으로 변경

슬로우스타트 커페시터 구성 변경

좀 더 안정적우로 켜지도록 구성함

LT8610A 파트

인덕터 정격 체크 후 33마이크로헨리로 확정

4.5암페어 정격이라 굉장히 안정적일듯함

분압에 사용한 800k 저항에서 노이즈가 탈 가능성이 높다는 교수님의 지적에 10pF 병렬실장해줌

다이오드 부품들도 정격에 좀 더 헤드룸이 남도록 변경함

퓨즈도 littelfuse 4A짜리 커스텀 풋프린트 만들어 확정

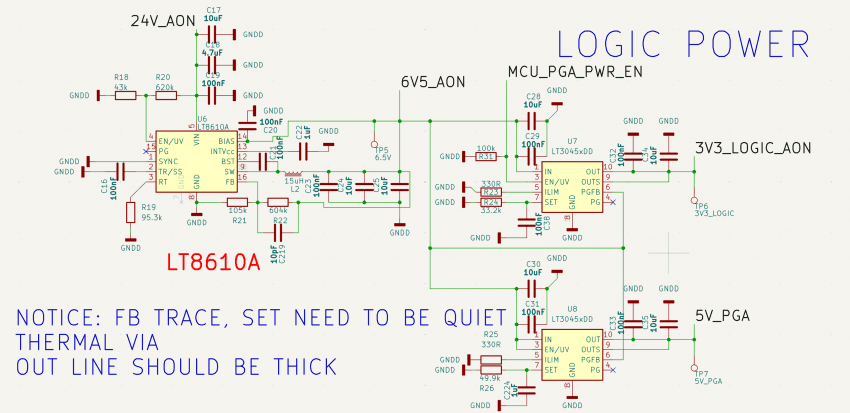

2. 제어부, PGA(음량조절 IC) 전원

헤붕이의 소중한 의견을 반영해 리모컨을 추가했는데

그것때문에 가장 크게 변경된 파트

우선 제어용 MCU 전원을 상시전원으로 변경함

이에 따라 PGA 전원 온오프 제어와 레벨시프터 변경, 기타 크고 작은 레이아웃 변경이 불가피해짐

CSET 값 수정하여 MCU 급전이 빨라지도록 함

제어로직의 기본이 되므로 빠르게 켜지는게 중요하다고 판단했음

6V5 스텝다운에서 쇼트 위험이 있었던 문제 수정

24V -> 6.5V

로 생성된 6.5V에서 각각의 전원을 구성하는 LDO 두개 구성으로 독립성을 만들어줬음

한번에 내리기엔 발열감당이 안될거같아서ㅠ

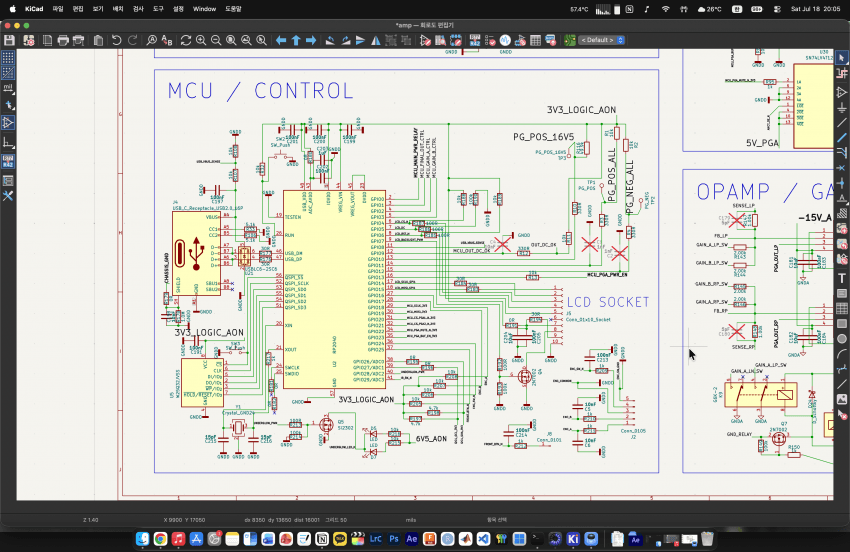

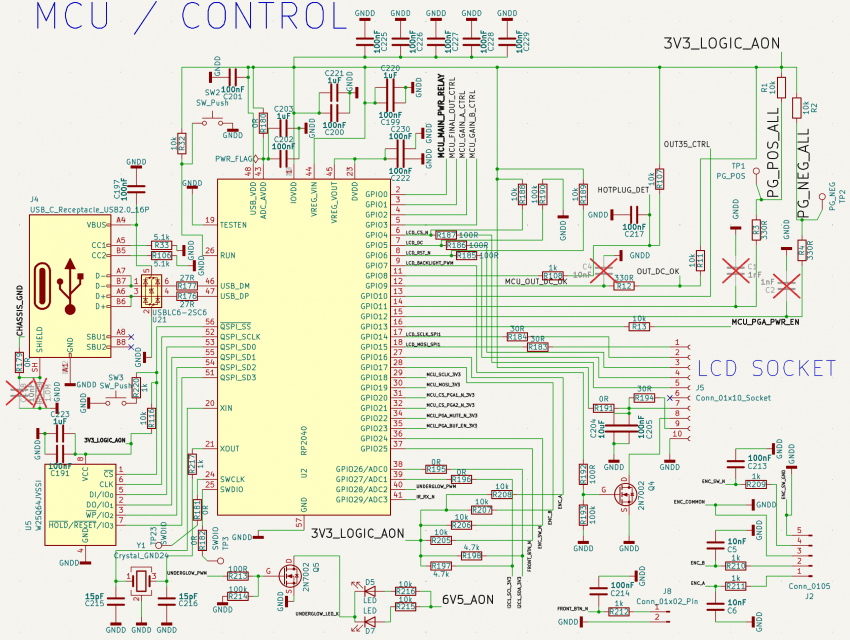

3. MCU

정말 고생 많이 했던 MCU 파트

펌웨어 쑤셔넣기용 C타입 포트

및 서지보호, 기타 디커플링 및 셰시 접지구조를 보완함

전원부 디커플링이 너무 부족하다는 대교수님의 말씀에 상단 전원파트에 급히 디커플링 떡칠하였음

시스템 클럭은 드디어 확정

LCD와 LED에 들어가는 PWM은 앰프이므로 최대한 신경써서 라우팅해줄 예정

이외 크고 작은 수동소자 값 변경이 있었음

여기까지 오류 파악하고 전체 검토하는데 2일정도 추가 소모

엔코더(음량 노브)와 LCD는 배선으로 따는 방식으로 변경하여 10핀/5구 커넥터를 각각 붙여주었어

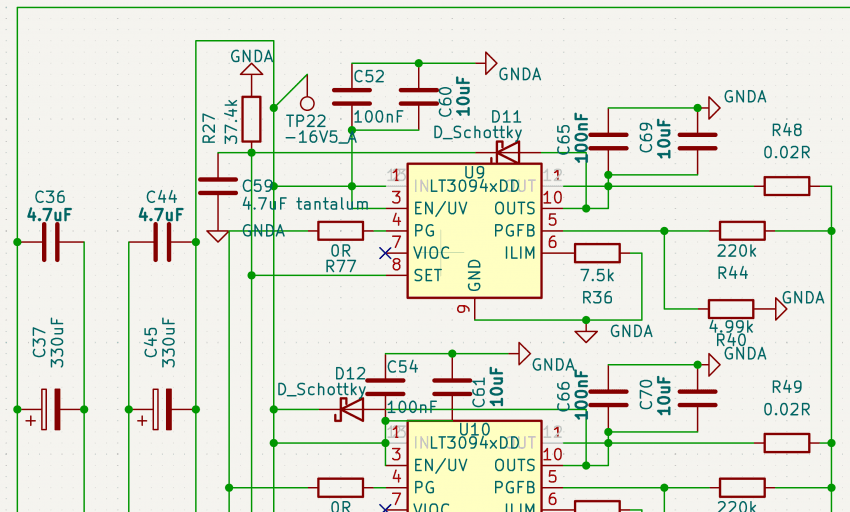

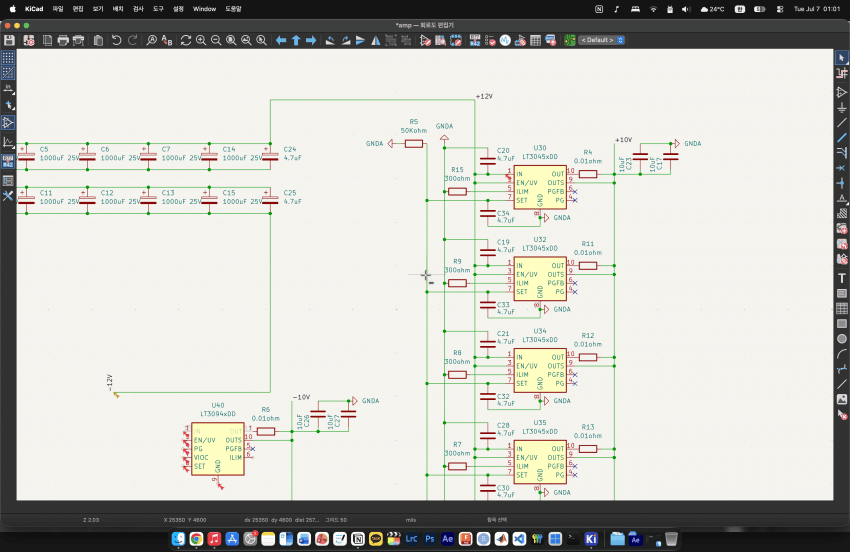

4. 음전원 LDO단

양전원은 문제가 크게 없었서

그래서 음전원 위주로 열심히 봣지

역급전 방지를 위한 다이오드 구성 확정

CSET 에서의 탄탈 누설이 병렬이라 4배가 된다고 지적받아서 단일 CSET으로 RSET에 붙임

발라스터 저항값은 0.01R -> 0.02R로 수정

전류분배 안정성 향상됨

로컬 디커플링은 기존 100nF + 4.7uF에서

4.7uF -> 10uF으로 변경

I limit 배선이 단일로 끝나야함도 지적받아서 로컬 그라운드에 바로 물리는 방식으로 변경

데이터시트 과장 없이 10번씩은 확인했을정도로 중요한 메인전원부라 이 블럭만 통채로 하루종일 보고있었던거같음

10k drain 저항을 이용해 전원이 차단되면 자동방전되어 시스템이 안정되도록 구성하였음

5. 음량 조절부

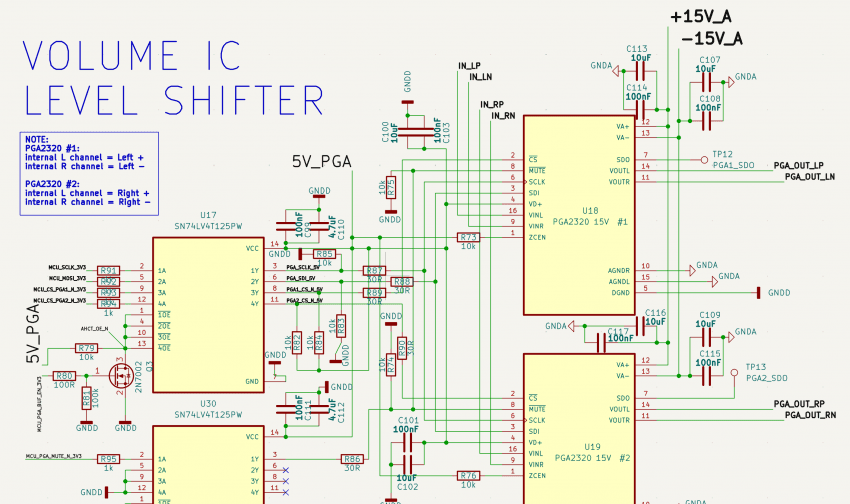

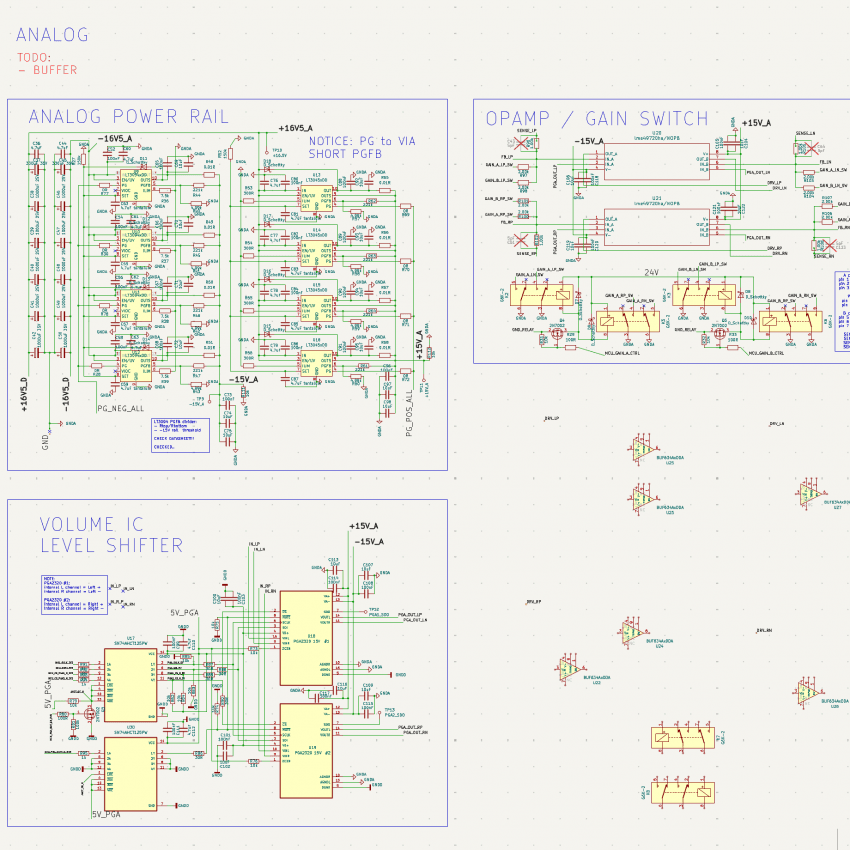

U18: Left+ / Left− 두 위상

U19: Right+ / Right− 두 위상

±15V 아날로그 전원

별도 5V_PGA 디지털 전원

3.3V MCU → SN74LV4T125 → 5V PGA 제어

공통 SCLK·SDI·MUTE

개별 CS1/CS2

ZCEN 상시 활성

버퍼 OE를 Q3 하나로 일괄 제어

정도의 로직

같은 채널의 PN 위상을 하나의 ic 내부에 두채널로 묶어서 좌우간의 크로스토크를 방지함

레벨시프터는 로직이 계속 켜져있으므로 역급전을 방지하기 위해 SN74LV4T125(PWR)로 변경하였음

버퍼가 High-Z인 동안(아날로그 전원이 꺼져있는 동안) 두 PGA 선택 해제, MUTE 활성, SDI 결정 상태, ZCEN 활성을 의도한거라 출력 후단에 최대한 영향을 미치지 않게 하도록 노력했음

나머지 크고 작은 것들은 부팅 시퀀스 구성이나 펌웨어 짤 때에 전부 결정될 것 같은데 하 펌웨어는 또 언제짜냐 ㅅㅂ

채널간 게인 오차가 공정상 있을수도 있어서 이것도 보정해줘야할거같은데 고민이네

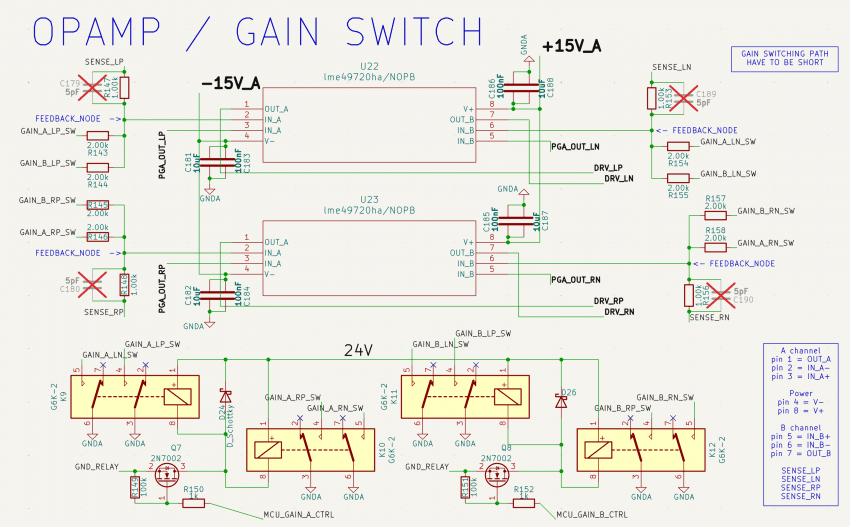

6. 오피앰프, 게인 조절부

여기는 드디어 아날로그 입력을 받는 부분이야!

릴레이 4개를 이용해서 게인 조절이 3단계로 되도록 했어

풀 밸런스라 1개의 게인 단계에 2개가 필요해

비활성 시 - 로우

하나 활성 시 - 미드

둘 다 활성 시 - 하이

로 구성했고, 디테일한 출력 음압 설정은 고민중이야

여긴 큰 수정사항이 없었는데 한번 더 검토하긴 해야대

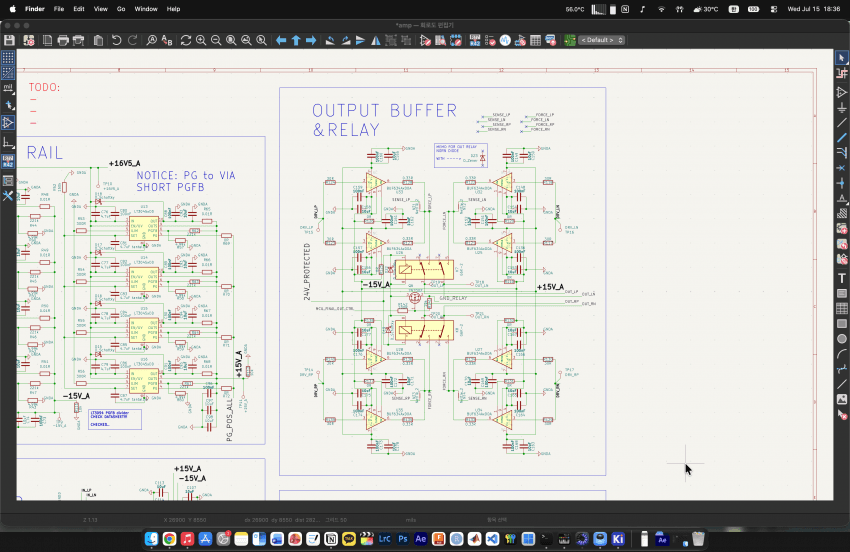

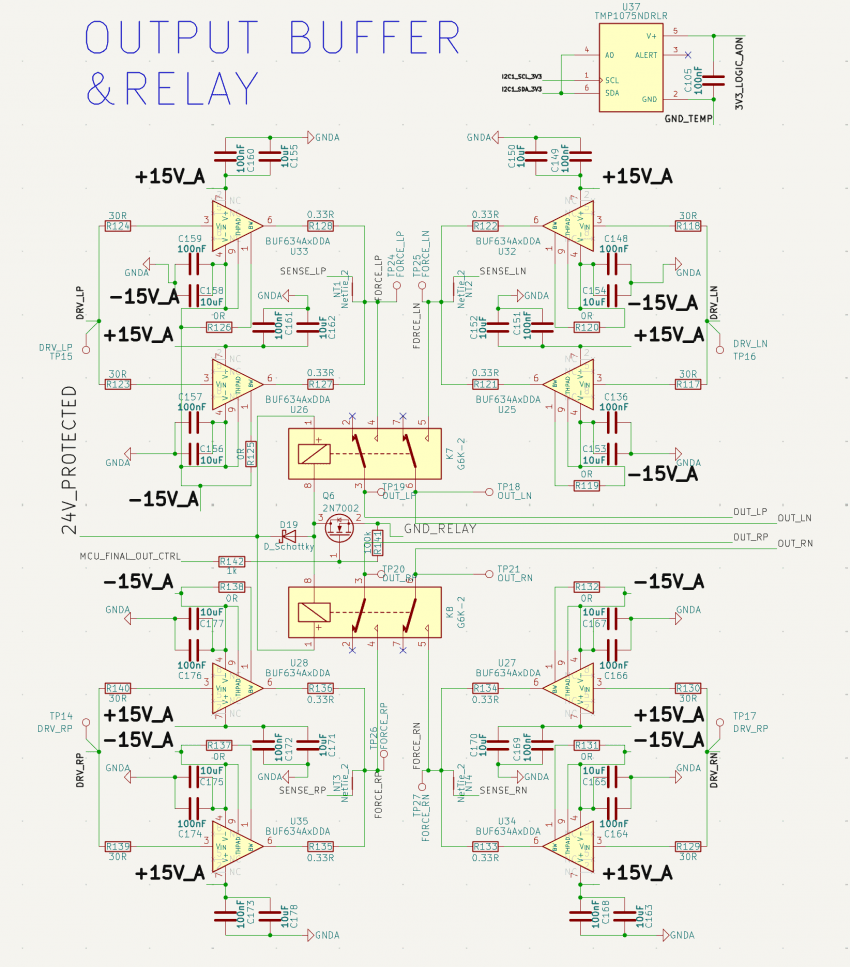

7. 앰프 출력 증폭단

중요하다고 하면 가장 중요한

대망의 출력파트야!

여기는 진짜 예민해

누가 배선이 조금이라도 더 길면 거기로 부하가 쏠려서 혼자 미친듯이 일해버리다가 불타는 불상사가 생길 수 있는 부분이야

넉넉하게 0.33옴의 발라스터 저항을 달아줬어

하지만 그러면 출력 임피던스에 손실이 생길 수 있다는 문제점이 있거든

그래서 난 켈빈 센싱

보상 회로를 출력단에서 뽑아와 오피앰프의 음 입력단에 넣어 저항에서의 손실을 보완하는 방식으로 구성했어

덕분에 탬핑펙터 손실은 미미해

릴레이 접점 저항을 더 고민해야할 수준이야

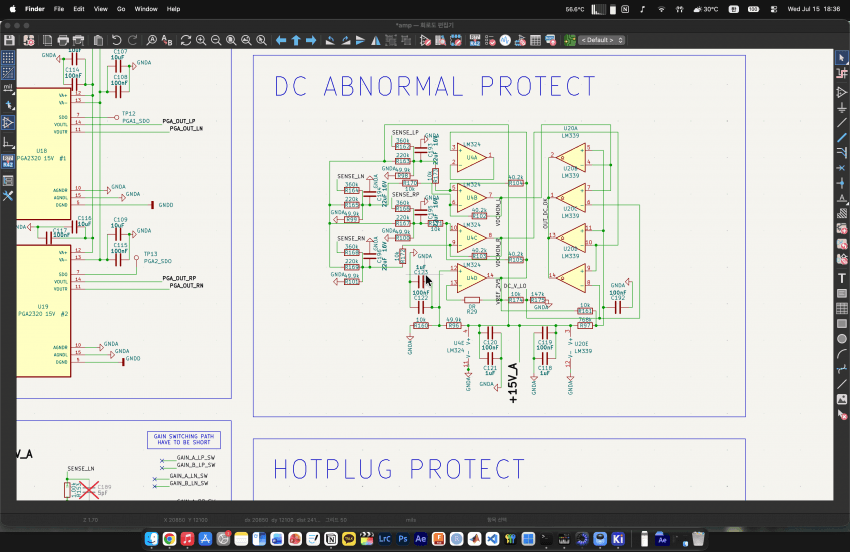

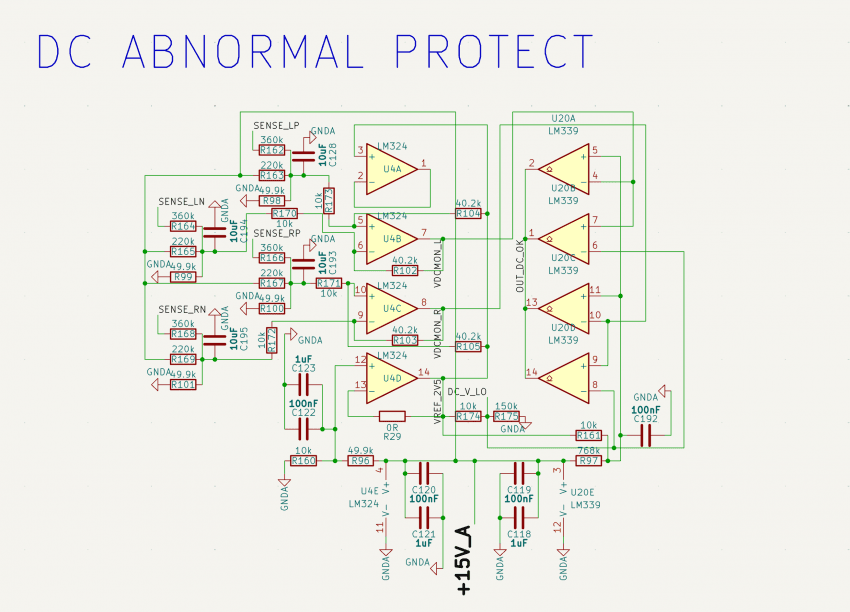

8. DC Abnormal 감지부

또펑에서 문제되었던 그 회로야!

HP DC Abnormal이 나면서 기계가 죽는 문제가 있었지?

그건 기계나 펌웨어 설계 결함이라고 볼 수 있서

우리 헤붕이들의 부릉따릉들은

교류로 구성된 음악 신호만 받아야 해

그런데 +로만 작용하는 DC, 즉 직류 신호가 들어오면 헤붕이들의 부릉따릉이 내부 다이어프램이나 코일이 타버릴 수 있어

그래서 그걸 감지하고 출력을 차단하는 회로가 이거야

이것도 구현하려고 많이 고민했던 부분인데

그렇게 큰 효용이 있을지는 모르겠어

부품들도 타오바오나 마우저에서 전부 배송중이고

난 이제 기판에다가 이 부품들을 배치해야 해

어떻게 보면 회로도만큼 중요한 부분이지

그렇게 배치를 해서 주문을 넣으면

나만의 앰프 회로기판이 탄생하는 구조야!

원래 글은 더 마무리되고 늦게 싸려했는데 도파민이 너무 부족해서 한번 싸봤우..

쉬운 개념은 아니라 읽었는지는 모르겠지만 아무튼 긴 글 읽어줘서 고마어

- 이제진짜살거다삼

이게 10cm*10cm에 들어갈까

토쏠리는중

나를죽여줘

- 이제진짜살거다삼

어느덧 한달이 가까워지고 있서

지금은 배치를 고민중이래

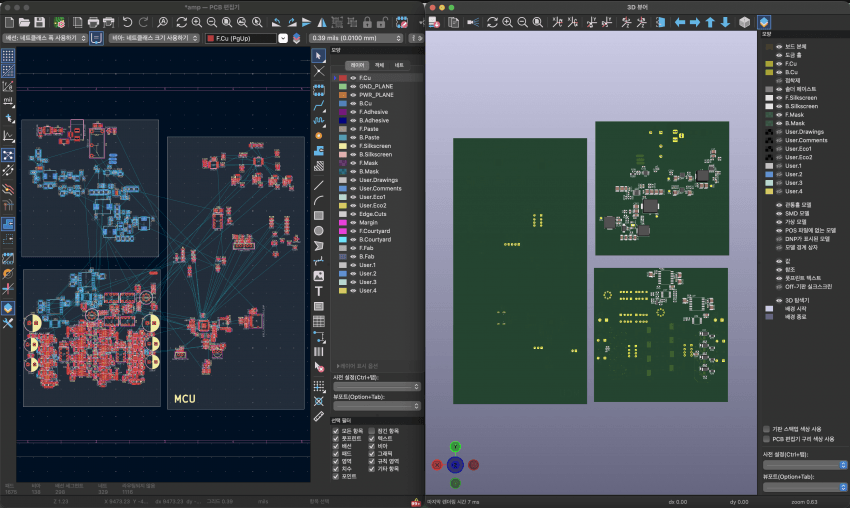

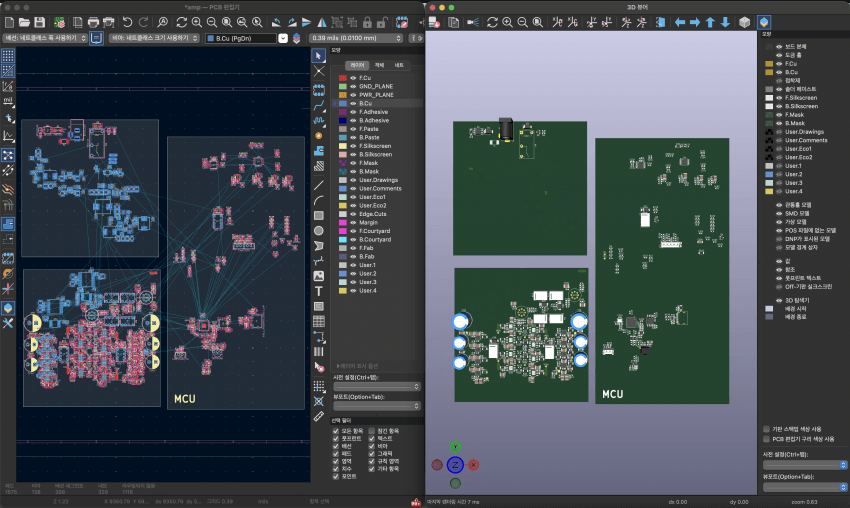

부품 전부 저 사각형들 중 작은 정사각형 하나 양면에 전부 들어갈거야

이제 배치를 확정하면 라우팅을 해줘야대

전기가 통하게 해주는거래

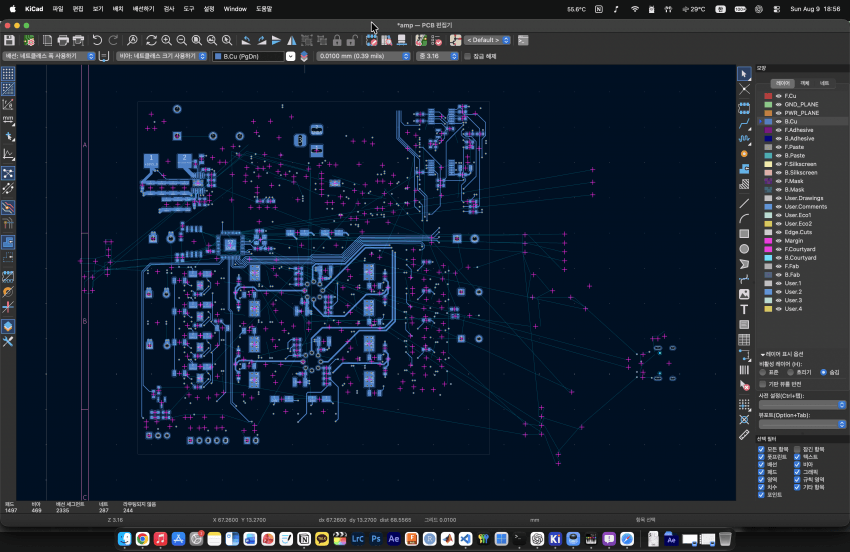

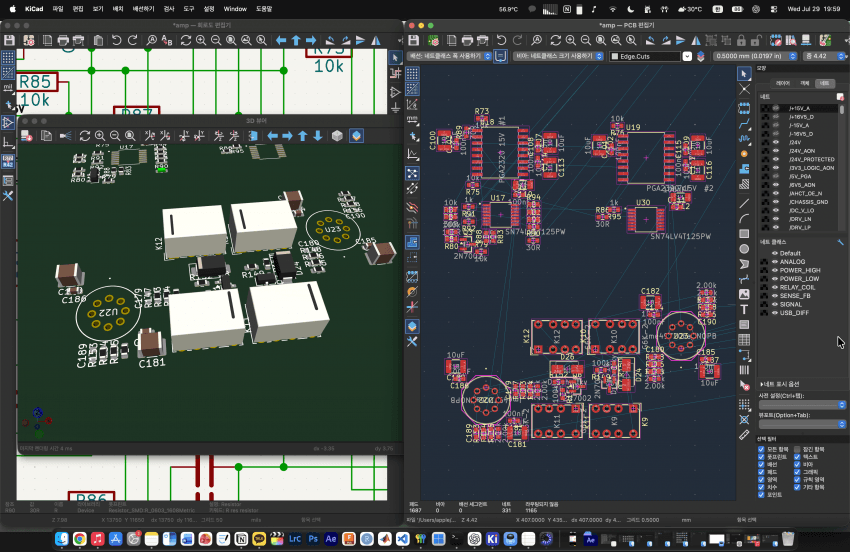

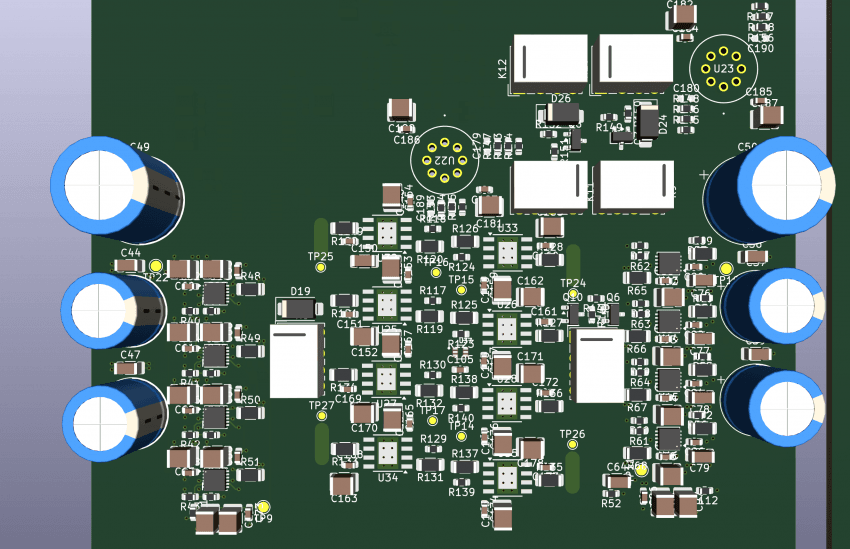

3D로 렌더하면서 느낀건데

이제야 진짜 물건을 만든다는게 실감나서 조아

- 이제진짜살거다삼

교수님의 은혜는 끝이 없구나

내일부터 종종 연구실 들르기로함

장비 사용도 허락해주심 뷰자용 초고가 오실로스코프 써서 버퍼발진잡기 개꿀일듯하대요

토폴로지 마무리를 아직도 못함

양전원 벅/스탭다운을 상하면으로 겹쳐버리고싶은데 인덕터끼리 어떻게 하든 상하면으로 겹쳐버려서 고민하고있어

잘못 겹치면 대형 트랜스같은 거동을 해버려서 조심해야하는 부분

어거지로 공간타협중인데 10*10cm3을 포기해야할지도 모르겠네

진행이 점점 더뎌져서 날도 더운데 열받는중

레이트레이싱 렌더도 느려서 짜증남

그래도 재밌어요

오늘도 봐줘서 고맙워

- 이제진짜살거다삼

배선도 끝이 보이는구나

제발 기판 발주좀 해보자

미안 일기좀 쓸게요

제작 며칠차인지 까먹었는데 대강 저정도될거임

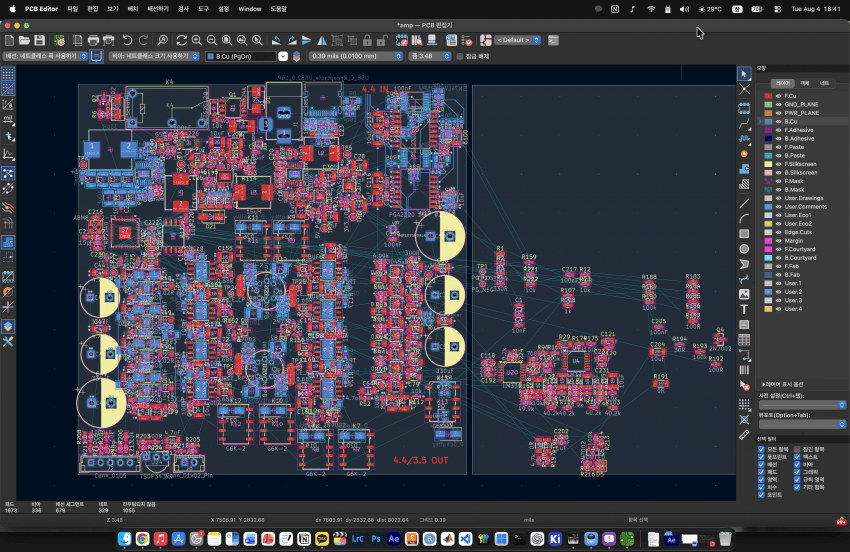

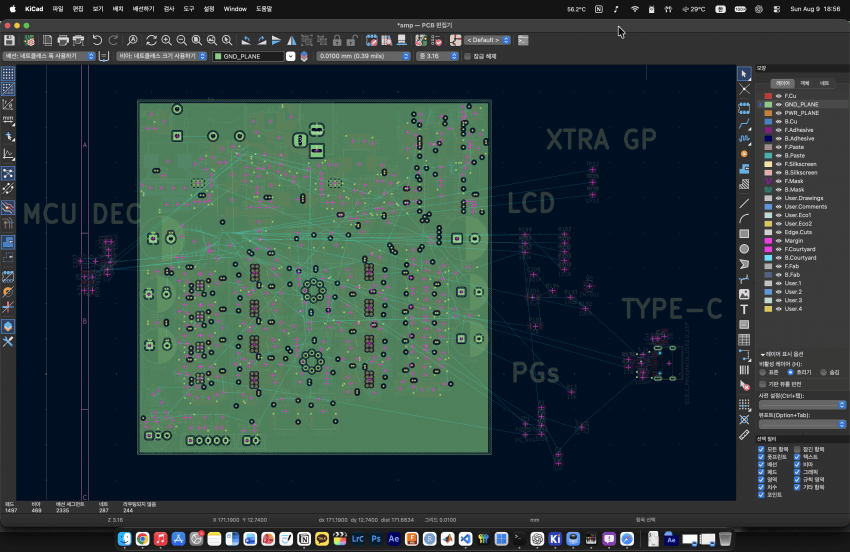

1층 상면

2층 그라운드 레이어

3층 파워트레인 제작중

4층 하면

10일 내외로 발주하는걸로 계획중이나

좌우에 흩어진 짜바리들 배치공간이 애매해

C타입 단자 부피가 너무 커

부품들 통관도 너무 늦고 흠

출력릴레이랑 DC누출 감지는 도터보드로 뺄듯

음량조절 엔코더가 왼쪽에 있는게 좀 빡이긴 한데 안그러면 배선이 너무 복잡해져서 스킵

음향기기 잘만든건 스캠아님

진짜 스캠아님 너무어렵구나

- 이제진짜살거다삼

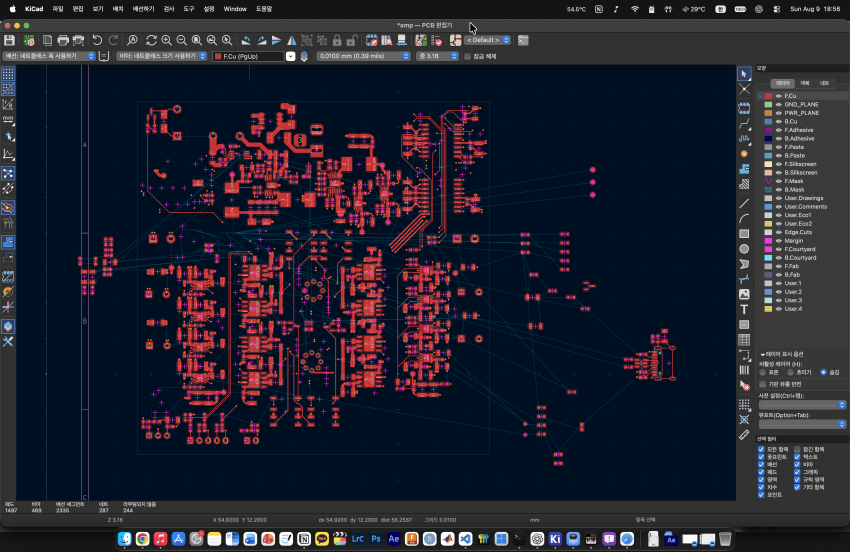

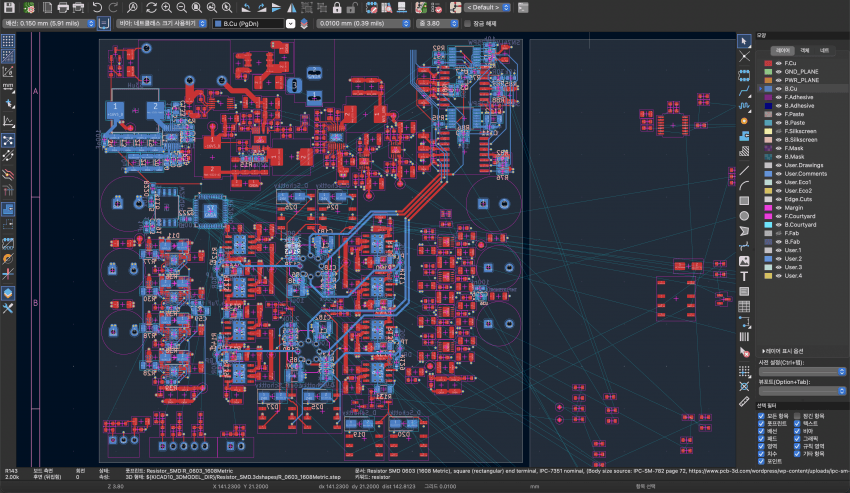

드디어 PCB 끝남

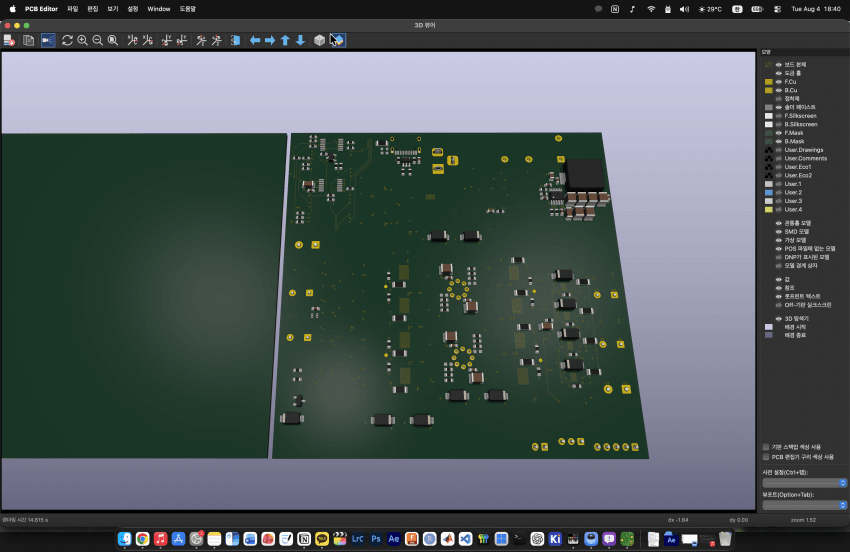

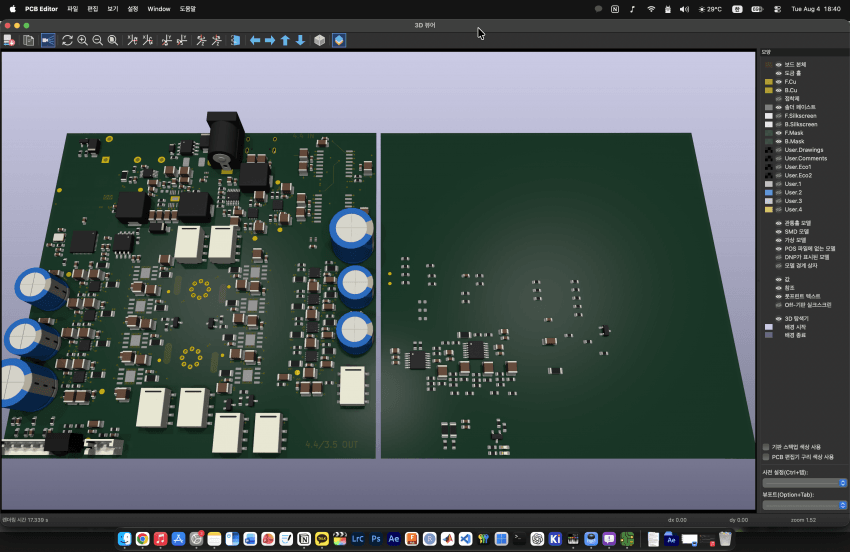

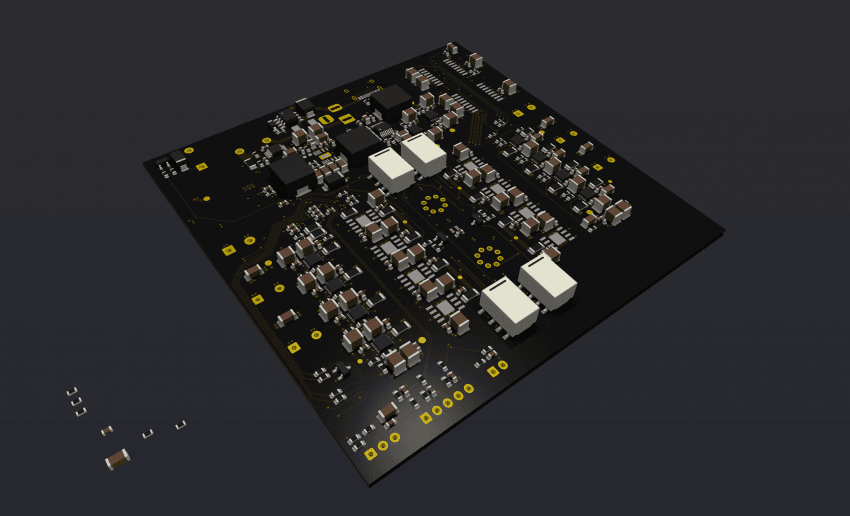

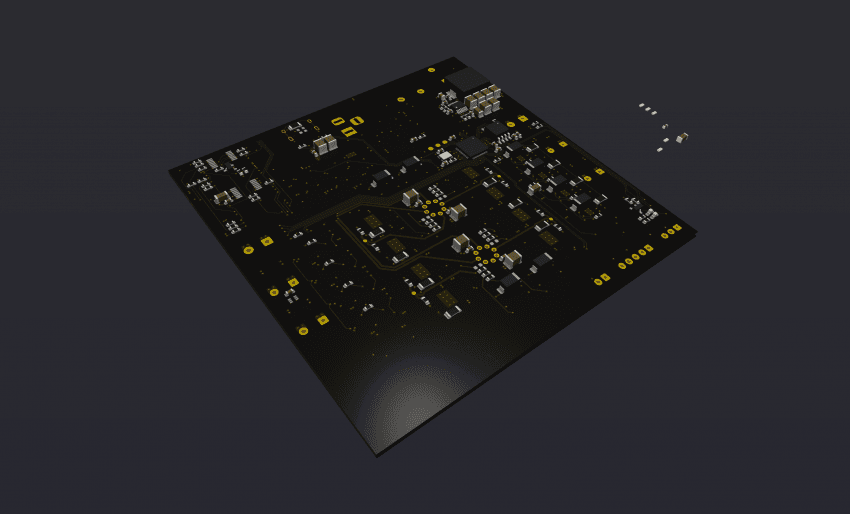

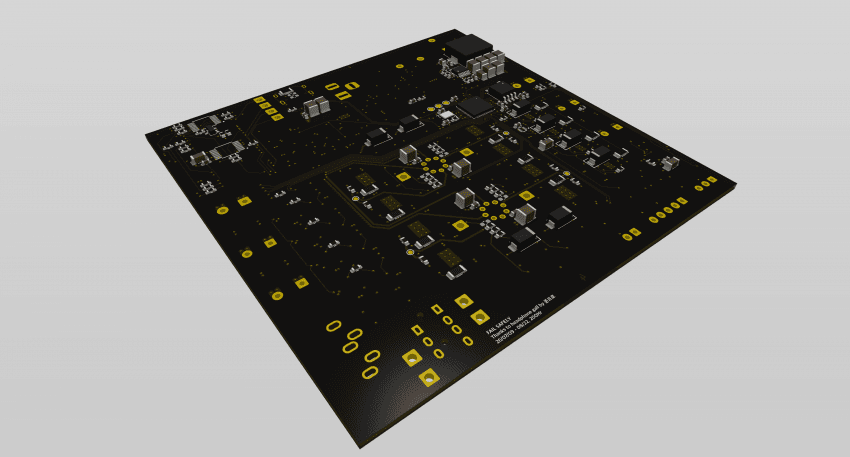

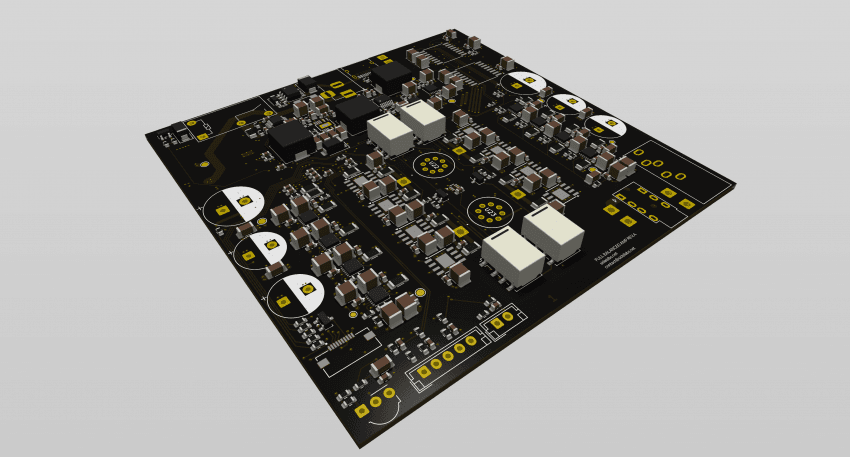

기깔나는 레이트레이싱 기판렌더

오늘 드디어 타오바오 주문품들도 옴

10핀 클립 실측 후 풋프린트 제작

4.4 3.5 실측 후 풋프린트 제작

하면 끝

- 이제진짜살거다삼

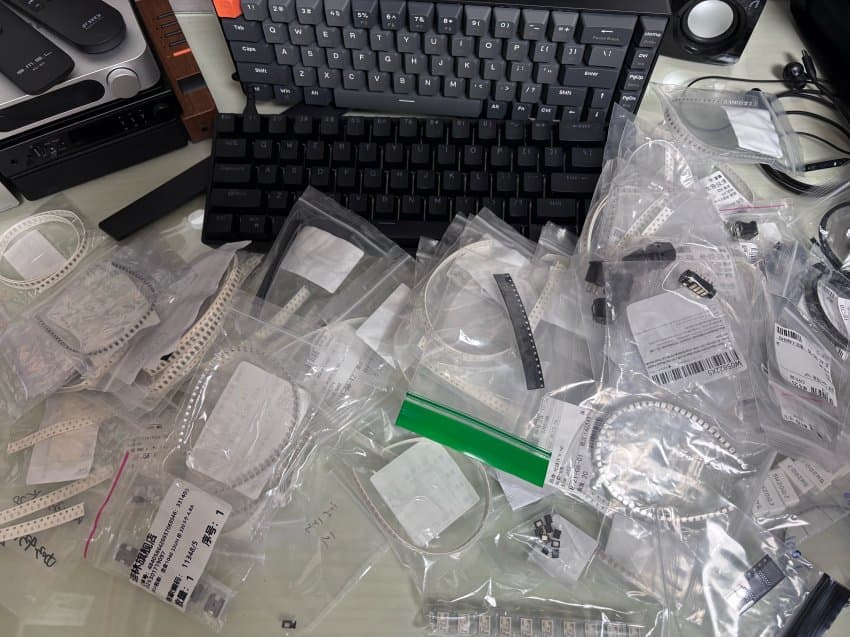

앰프 재료들

사진에 다 안담김

마우저랑 타오바오에서 구했음

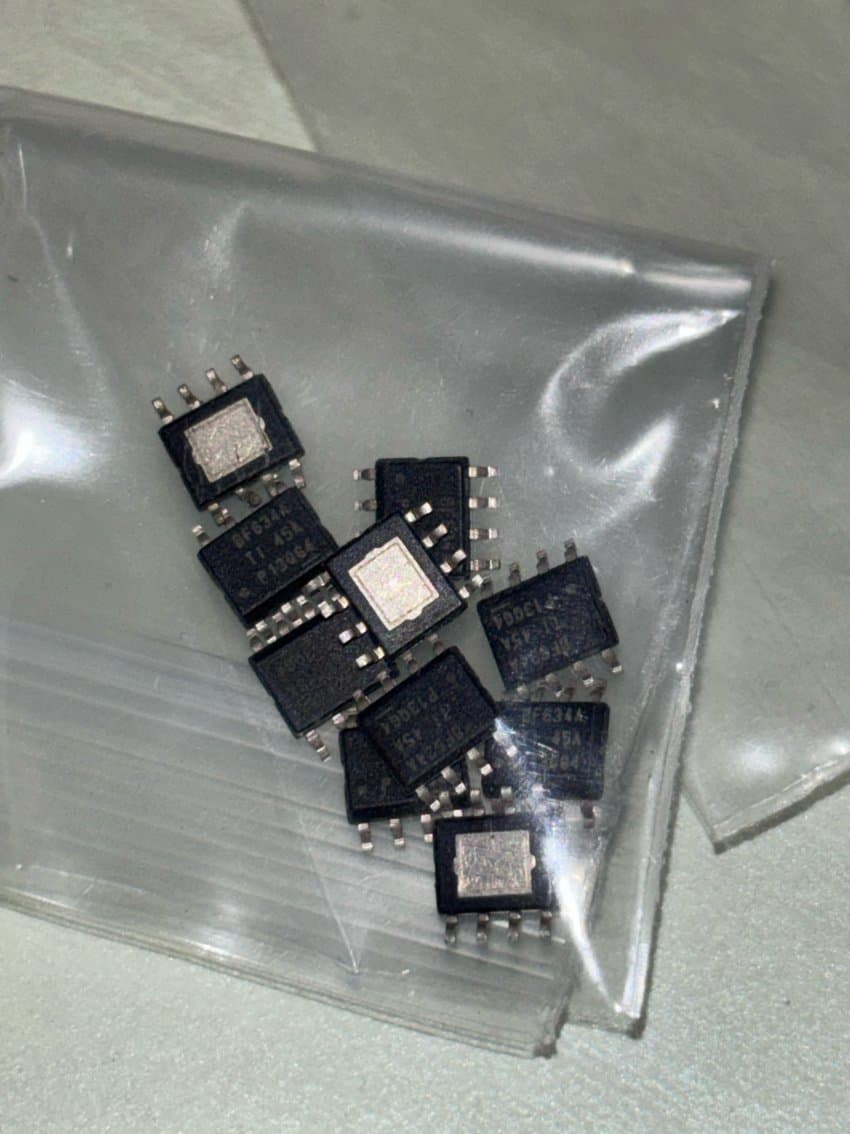

BUF634AIDDAR

미친 버퍼 하나에 6천원

손톱만함

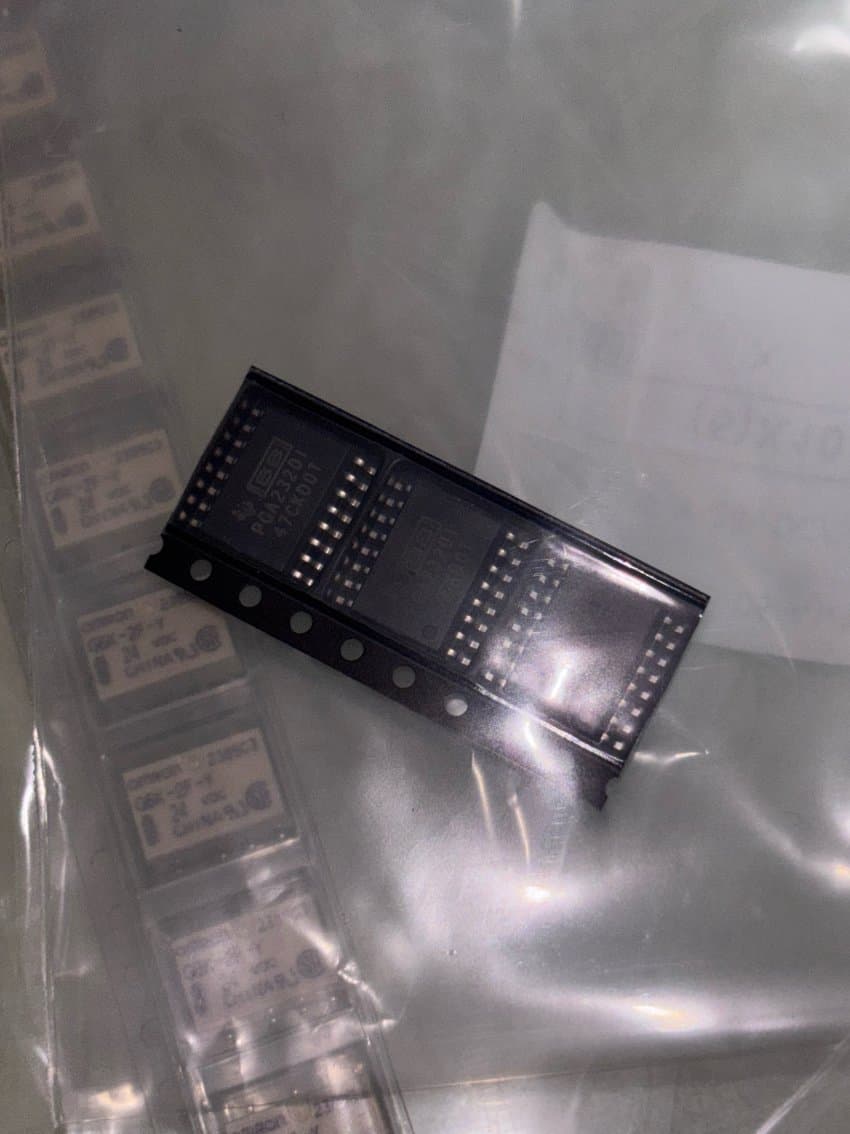

옴론 릴레이랑 음량조절 IC

PGA2320 하나에 2만원이나한다캄

아날로그 디바이스 국밥칩셋

LT3045/3094 초저노이즈 LDO

그 외 기타 비주류 값 수동소자들 와바박

하나씩 담을 땐 싸보였어 진짜

이제 진짜 음향

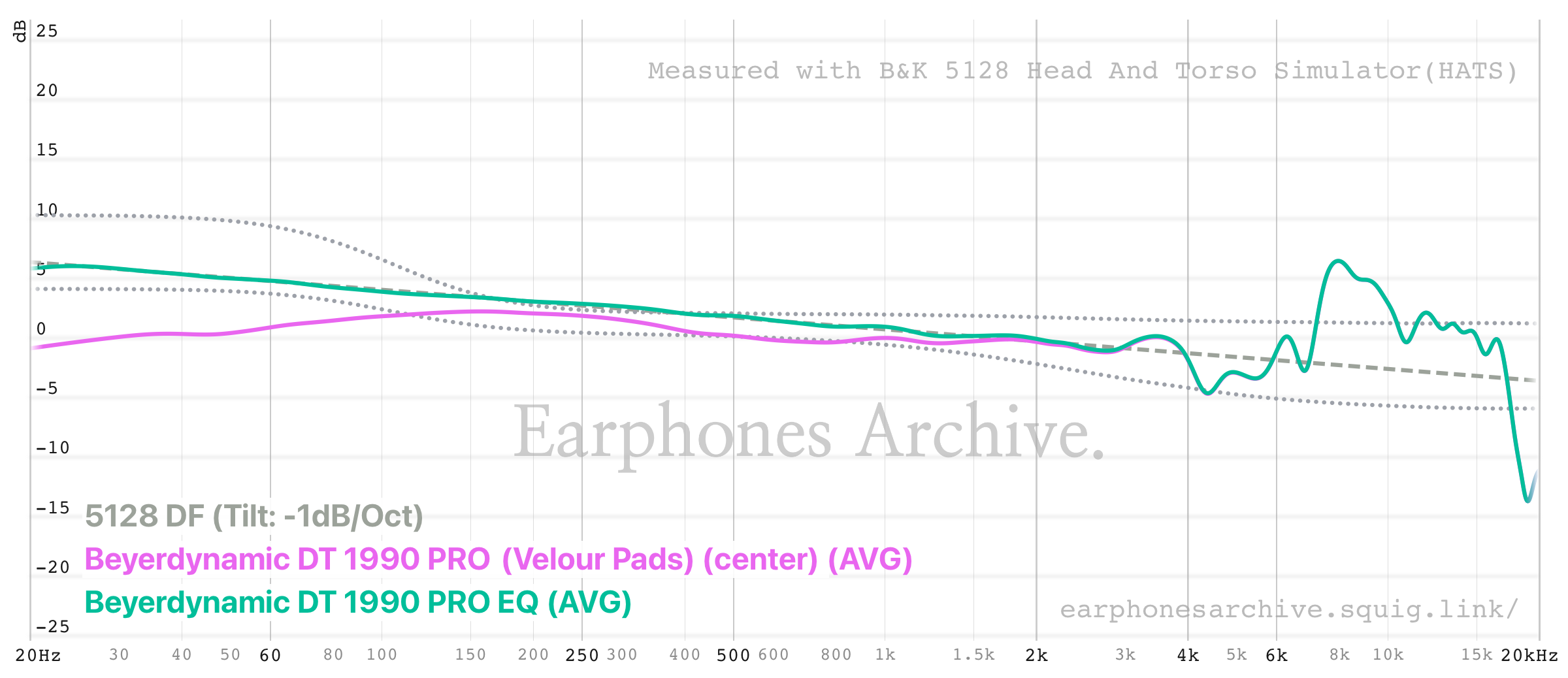

우하하 각블2 오너됨

블2가 두개지요

이리오너라 얼른 만들어주마

- 이제진짜살거다삼

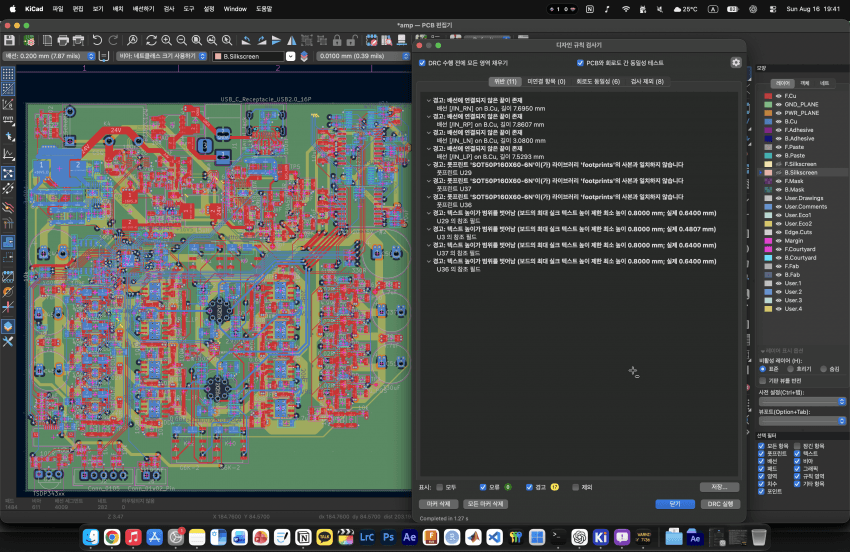

DRC 거의 다 없앰

부릉이보다 비싼 멀티미터로 통전테스트

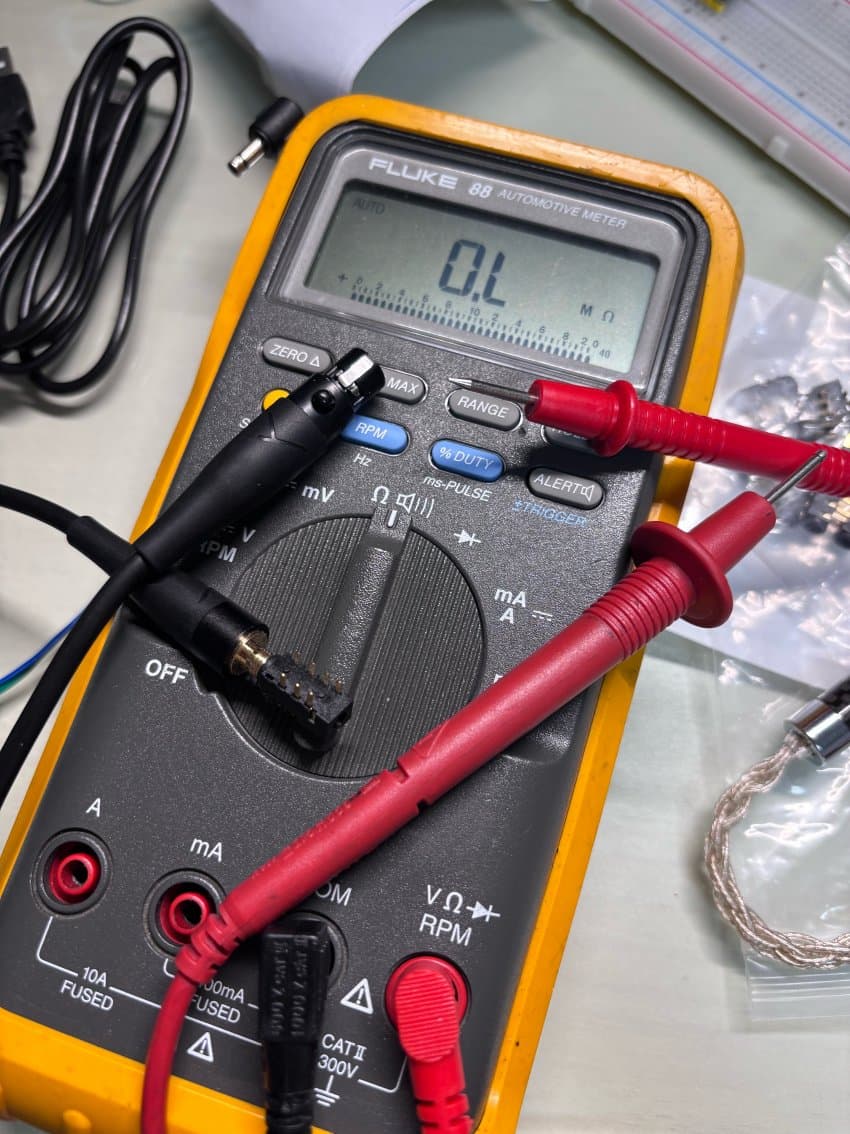

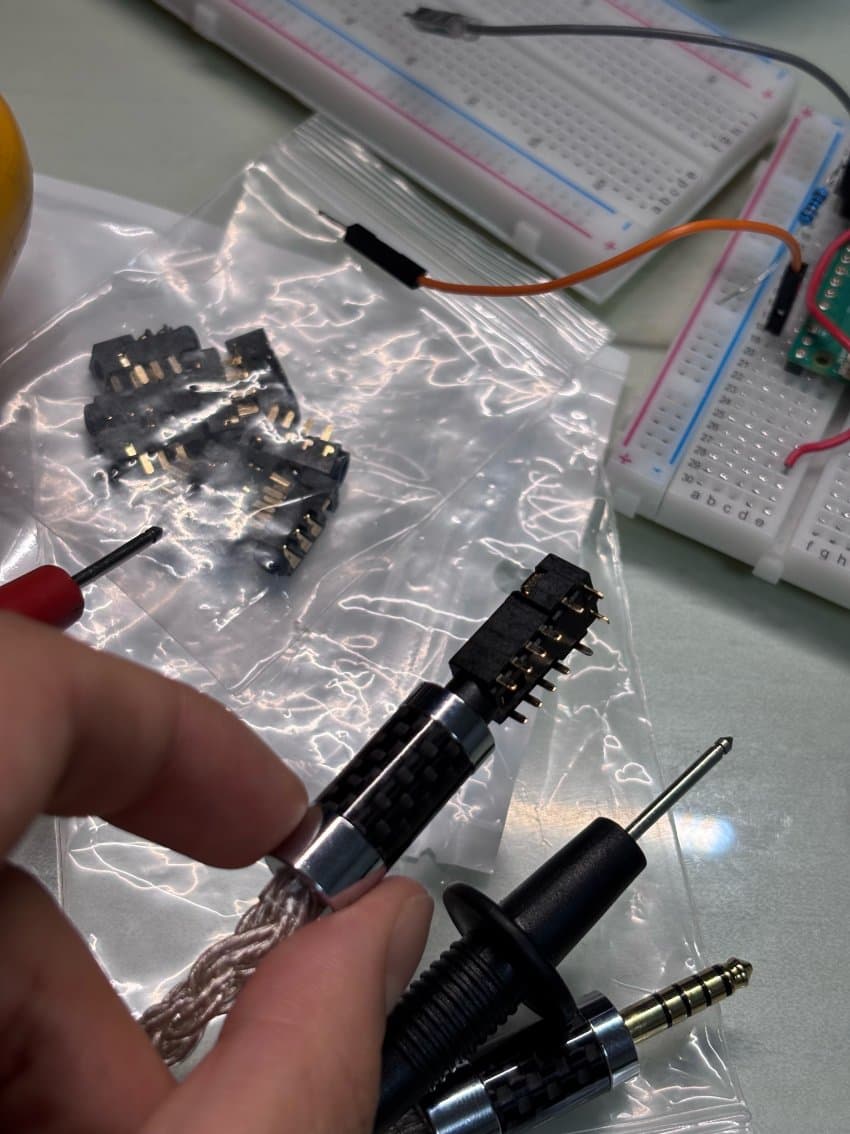

3.5 케이블이 베이어밖에 없어서

예리한 탐침으로 XLR을 어흐

4.4단자도 같이 찍어줌

미케아주유용히잘씀

근데 오른쪽 왼쪽은 어떻게구분하지

그리고 얻은 결과

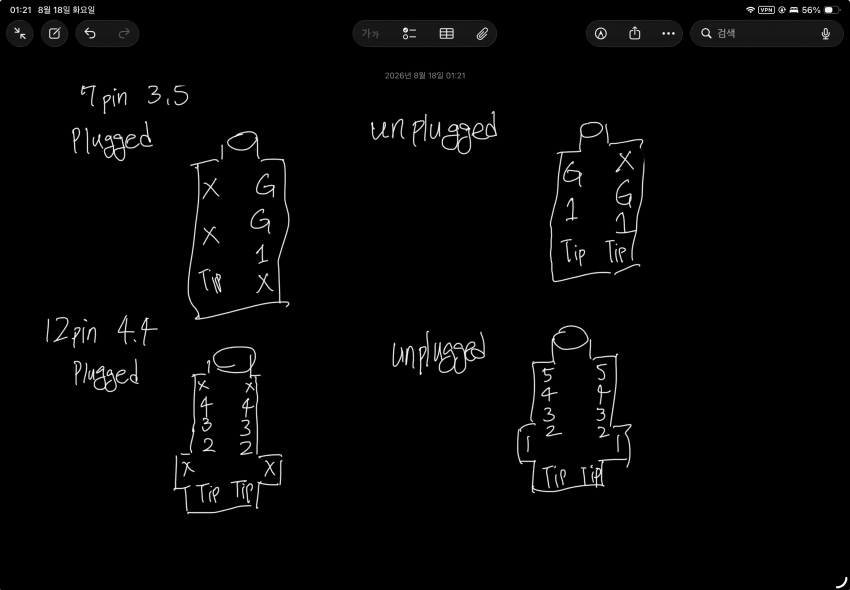

개허접파멸적 그림 메모와 함께 기록

삽입 감지 기능이 잇슴 굿

저 오른쪽 빈공간에 들어갈 단자들인데수

단자가 이렇게 비싼걸 처음알앗슴

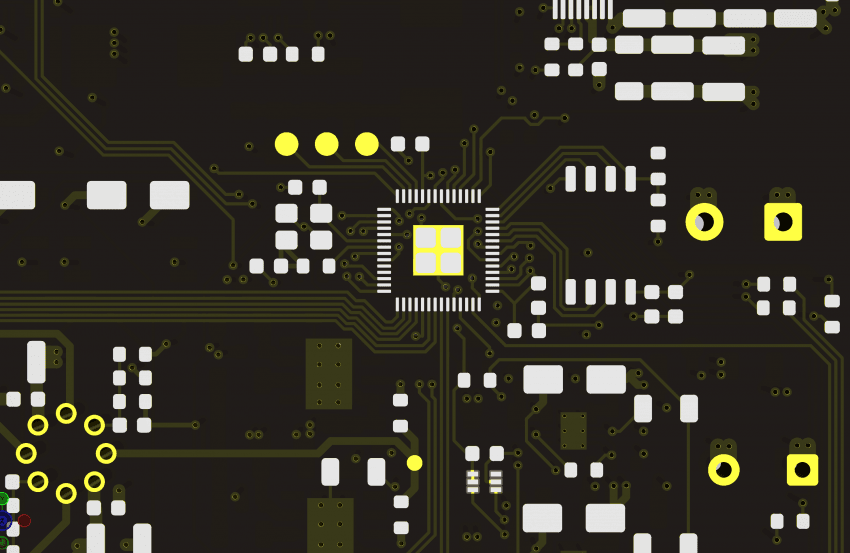

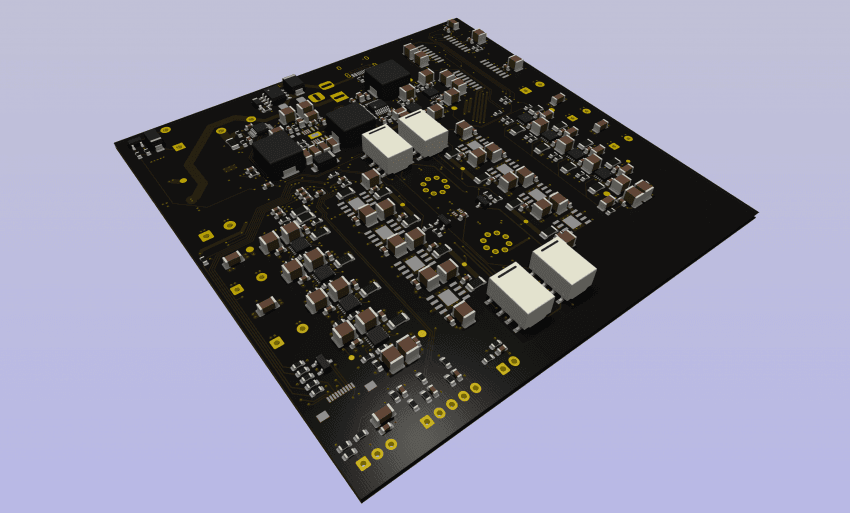

그리고 MCU 주변 배선 최적화

쪼아요

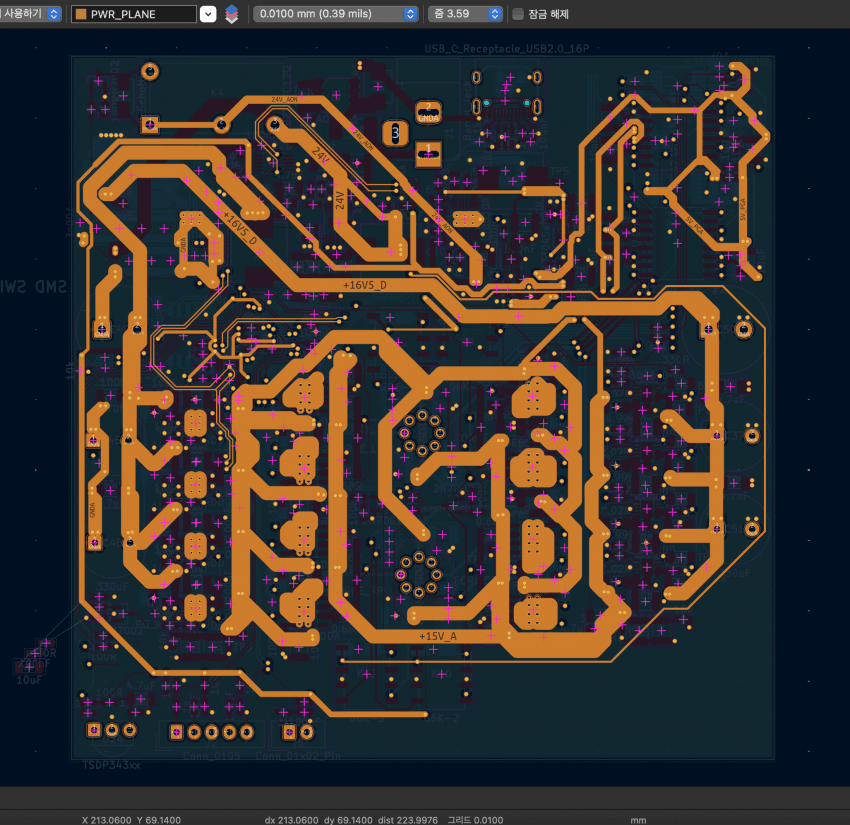

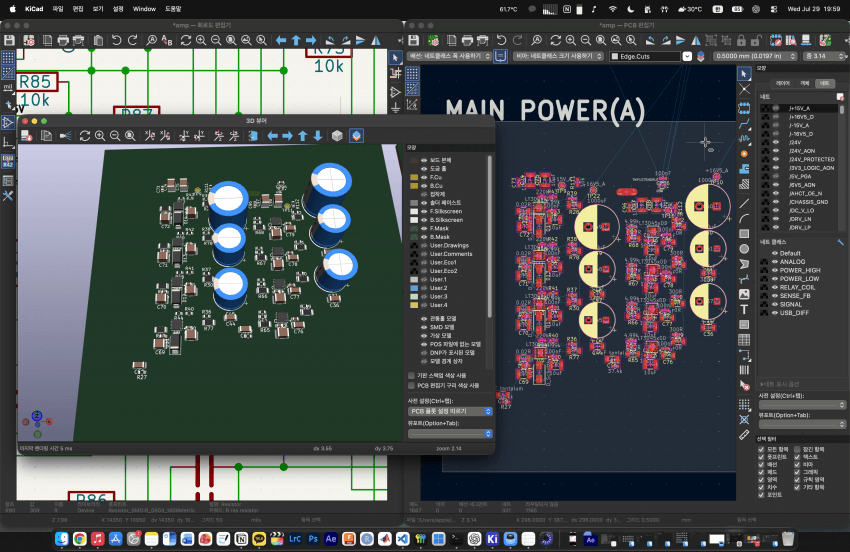

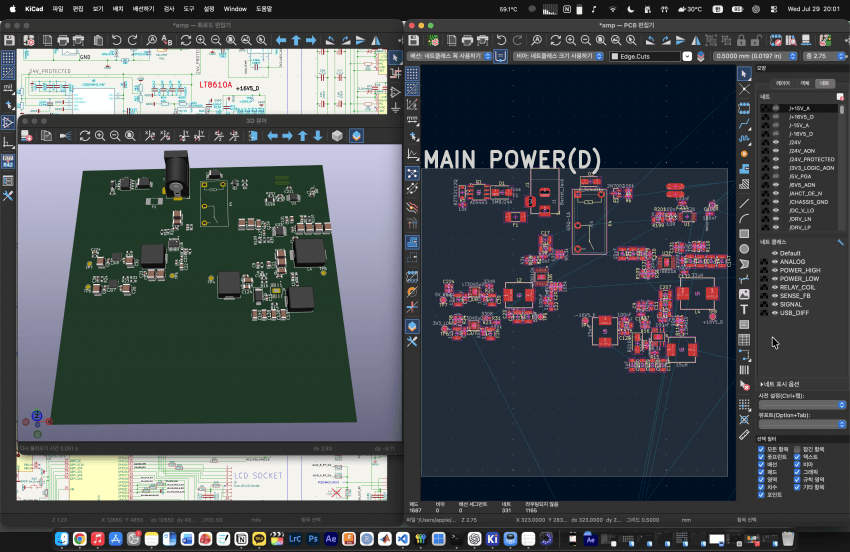

새롭게 마무리한 전원 플레인(PCB 3층)

위치선정을 잘못해서 개같이 더러워짐

죽고싶엇슴

USB 배선 임피던스 매칭도 못함

진짜 죽고싶엇슴

그리고 음향? 지름

파이어와이어달린 맥북

헤드존아 딱대라 아주그냥

- 이제진짜살거다삼

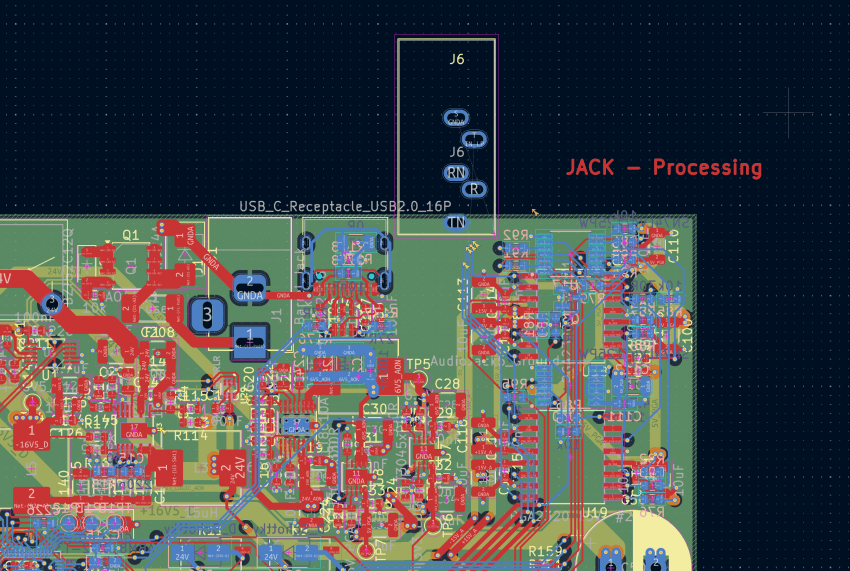

이거 4.4 입력 왜 들어갈 공간이 업냐;

도터보드로 빼야하나 하ㅋㅋㅋ

- 이제진짜살거다삼

[시리즈] 자작앰프

· 헤드폰용 파워앰프 만드는 중

· 헤붕오디오 절찬 영업중

· 자작앰프 9일차

· 자작앰프 회로 마무리

· 자작앰프 20일차

· 자작앰프 4주차

· 자작앰프 4n일차

· 개뷰자지름갤에 올리는 흙앰프 자작일지

· 음향? 지름

· 자작앰프 진행상황

· 감사합니다

· 질렀서요

· 자작앰프 스펙 정리

· 자작앰프 회로도, PCB 공유

중간에 컴퓨터가 야마나서

1주일치를 다시하느라 죽고싶었는데 결국 완성했네요

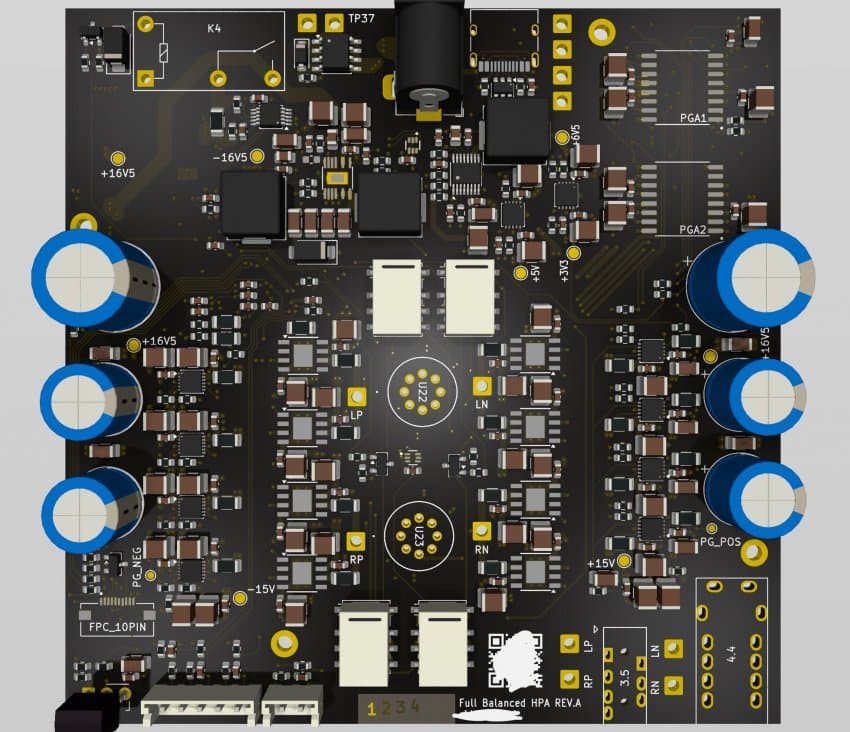

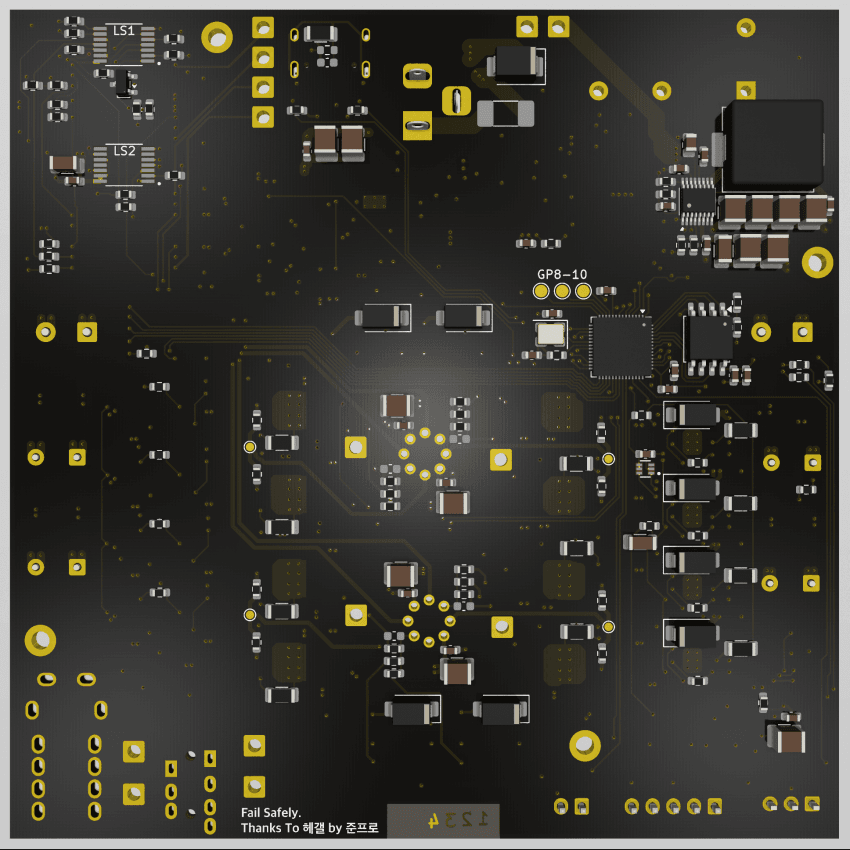

Board Render

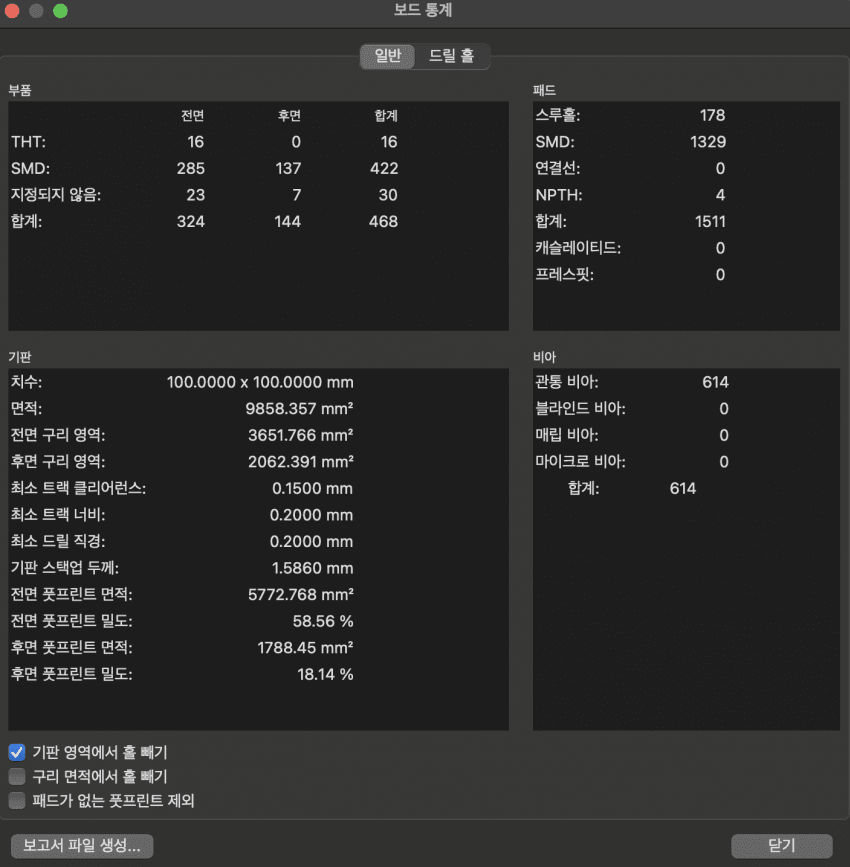

Board Statics

Board Specs

- 4층 보드

- 내외부 구리채움 1온스, 1온스

- 1.6mm 표준기판

- Filled/Capped Via

- 100mm x 100mm

Files

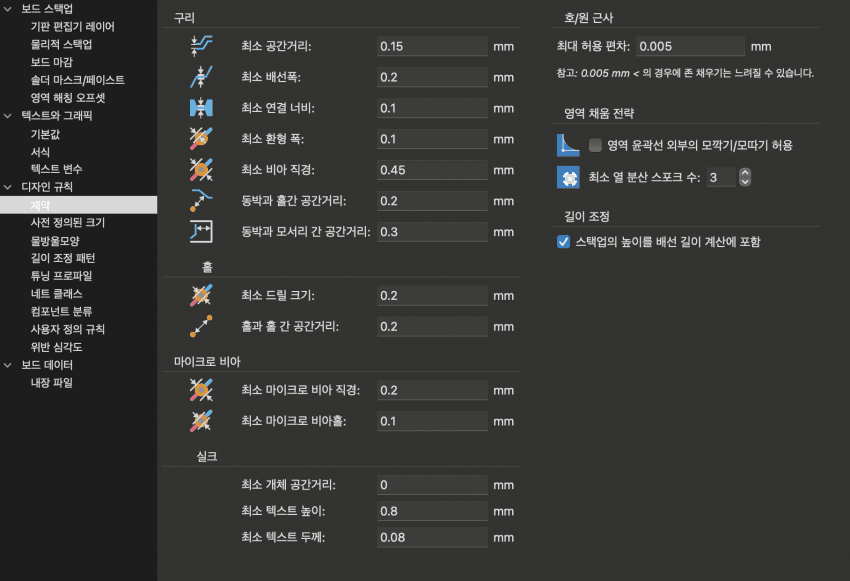

Specific Setting

Thanks to.

봐주셔서 감사합니다

어제 좃탁좃 충동구매를 해버려서

돈 좀 모으고 기판발주한뒤에 제작기로..

그 사이에 헤드존 트래킹 살리기는 연재됩니다..

사실 아마추어가 한 아트웍이다보니 허접해요

- 이제진짜살거다삼

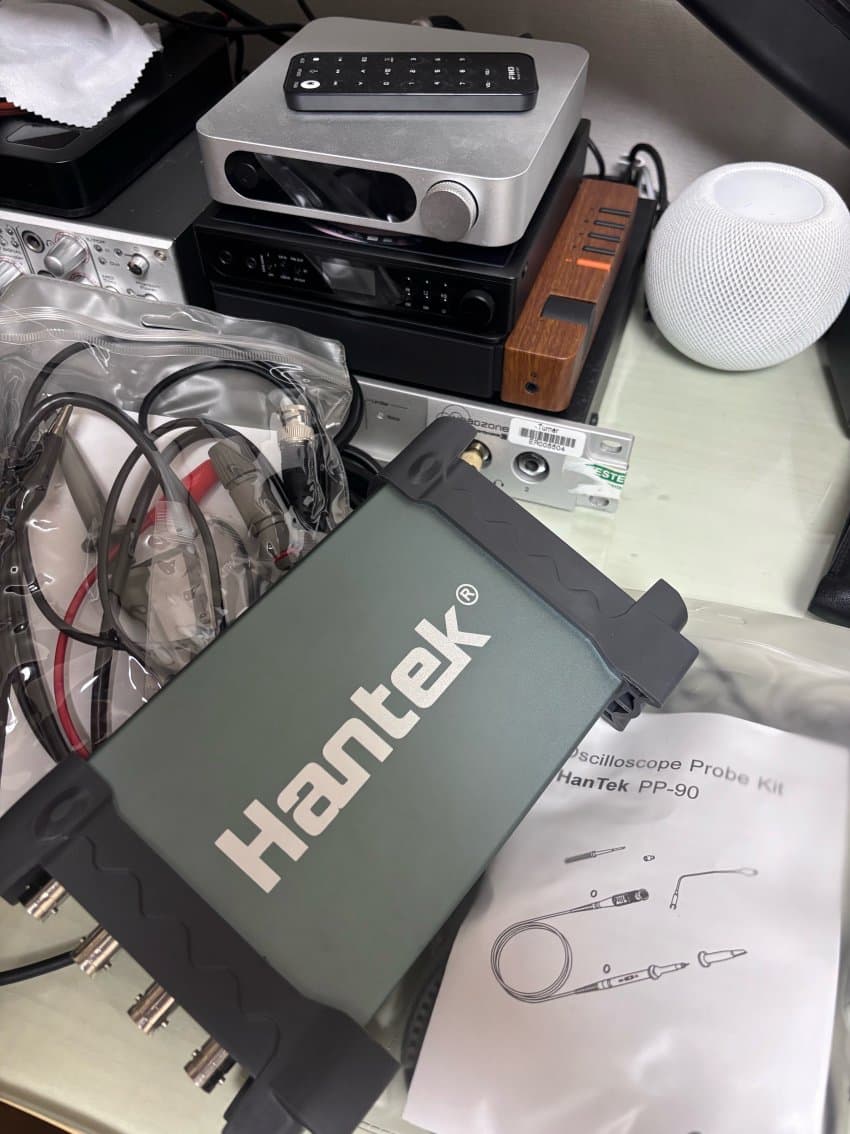

이제 자작앰프 버퍼 발진도 볼 수 있고

헤드존 헤드트래커 디버깅도 할 수 있고

헤드존 앰프 출력신호에 트래킹레일용 전원성분이 있는지도 볼 수 있고

벅컨버터 스위칭 주파수도 볼 수 있고

신호대역 바깥 노이즈도 볼 수 있고

버퍼 대역폭도 볼 수 있고

아무튼 할 수 있는게 마나졌어

득오이 가격에 이정도 확장성 이게 바로 행복 아닐까

- 이제진짜살거다삼

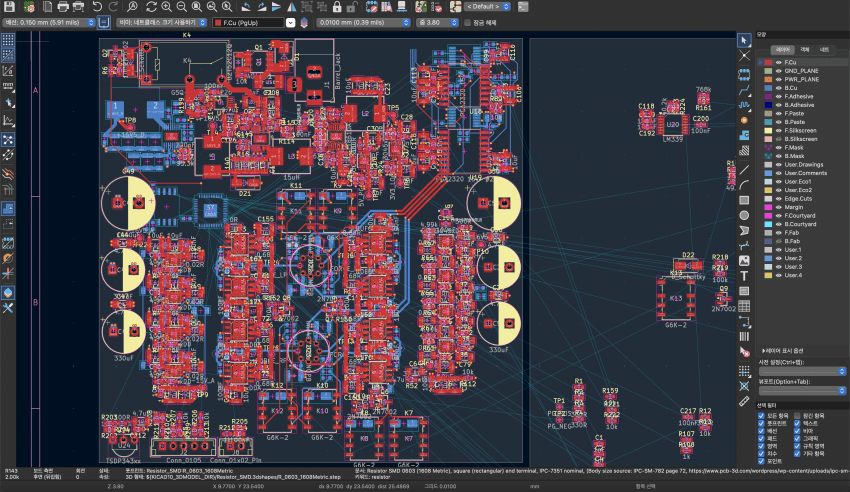

PCB 설계는 너무 힘들어

회로도는 공간 길이 폭 위치 생각안하고 데이터시트 맞게 찍찍 그으기만 하면 되는데

특히 앰프

디지털하고 아날로그 최대한 분리해야하지

전류 귀환 경로도 생각해야하지

트랜스 험타니까 메인 회로랑 떨궈야하지

배선이랑 트레이스 길면 그 회로 배선 타고 노이즈들어오지

단자부 설계도 잘못하면 튀어나온 단자 작대기가 안테나처럼 작동해서 노이즈타기도 함

뭐든 실물로 오면 어려운 법

- 이제진짜살거다삼

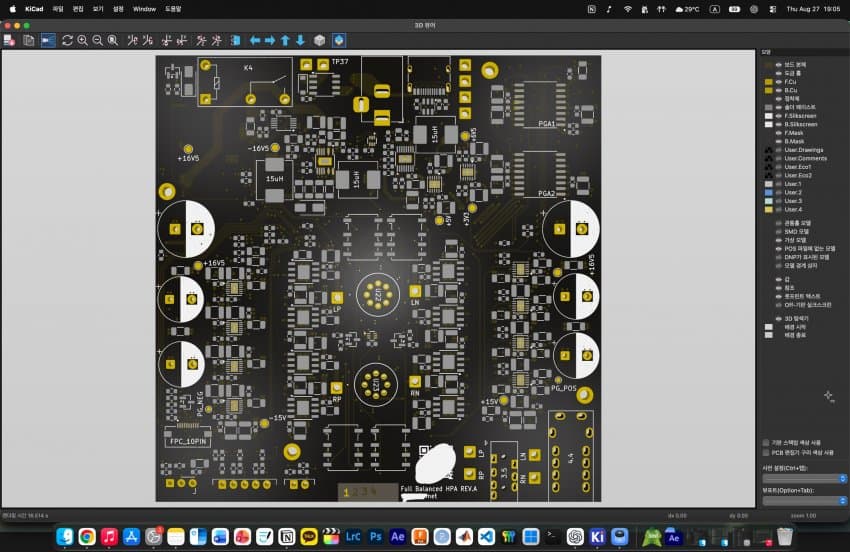

불필요한 실크스크린 정리

Fab 레이어 정리

메이저 부품 실크스크린 추가

중요 테스트포인트 실크스크린 추가

잭 풋프린트 미세치수 마무리

하우징 고정용 M2 드릴 나사홀 추가

단일 셰시접지 형성(동박은 전부 있는데 3개는 그라운드에 안붙이고 그냥 동박만)

사소한 부품 위치 수정

Power good 점프저항 수정

기타 사소하게 통일되지 않았던 부품 규격 통일

찐빠나있던 배선들 최적화

MCU 디버그/리셋은 그냥 쇼트내는방식으로 변경

버튼놓기 귀찮음

가린 부분은 포폴 관리용 개인 도메인

최소발주수량이 5개라 쓸모는 없지만 제작하고 남은 기판들은 여기에 눔나할듯 굿즈로간직해줘요

변경 사항은 입력잭이 도터보드로 빠짐

공간 없음 이슈

증폭 출력단에서 최종 출력 단자까지는 20AWG 권선 점프 방식으로 변경함 노이즈 이슈도 있고 기판 내부 공간 부족도 있어서 점프가 편해보였기에..

돈 다써서 다만들어놓고 발주못하는청년

발주할 때 헤드존 트래킹 인풋 보드랑 앰프 인풋 도터보드 2층짜리도 함께 발주할거같아오

지금은 펌웨어 개발중이라

부팅 시퀀스 구현중인 단계

- 이제진짜살거다삼

흠

- 이제진짜살거다삼

- 이제진짜살거다삼

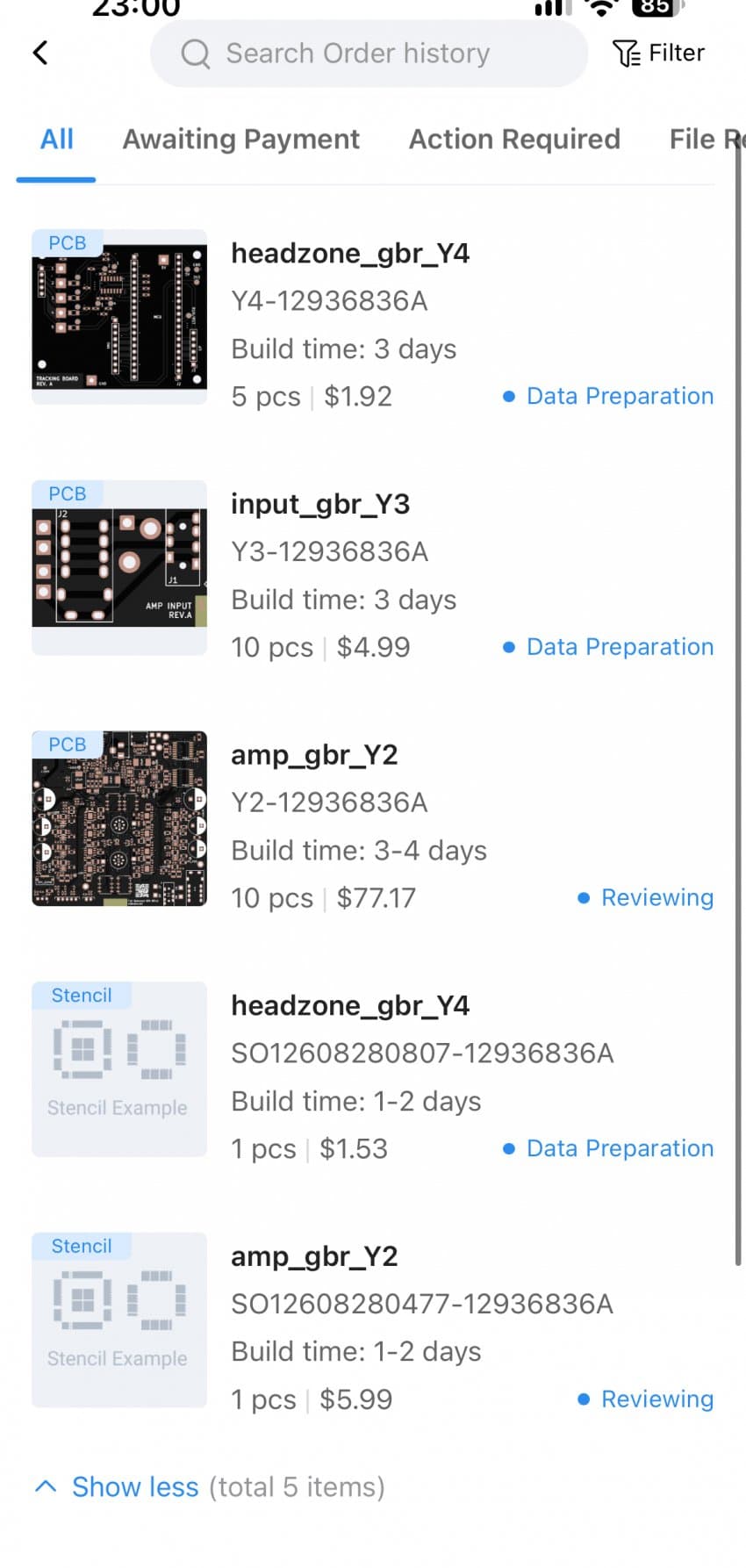

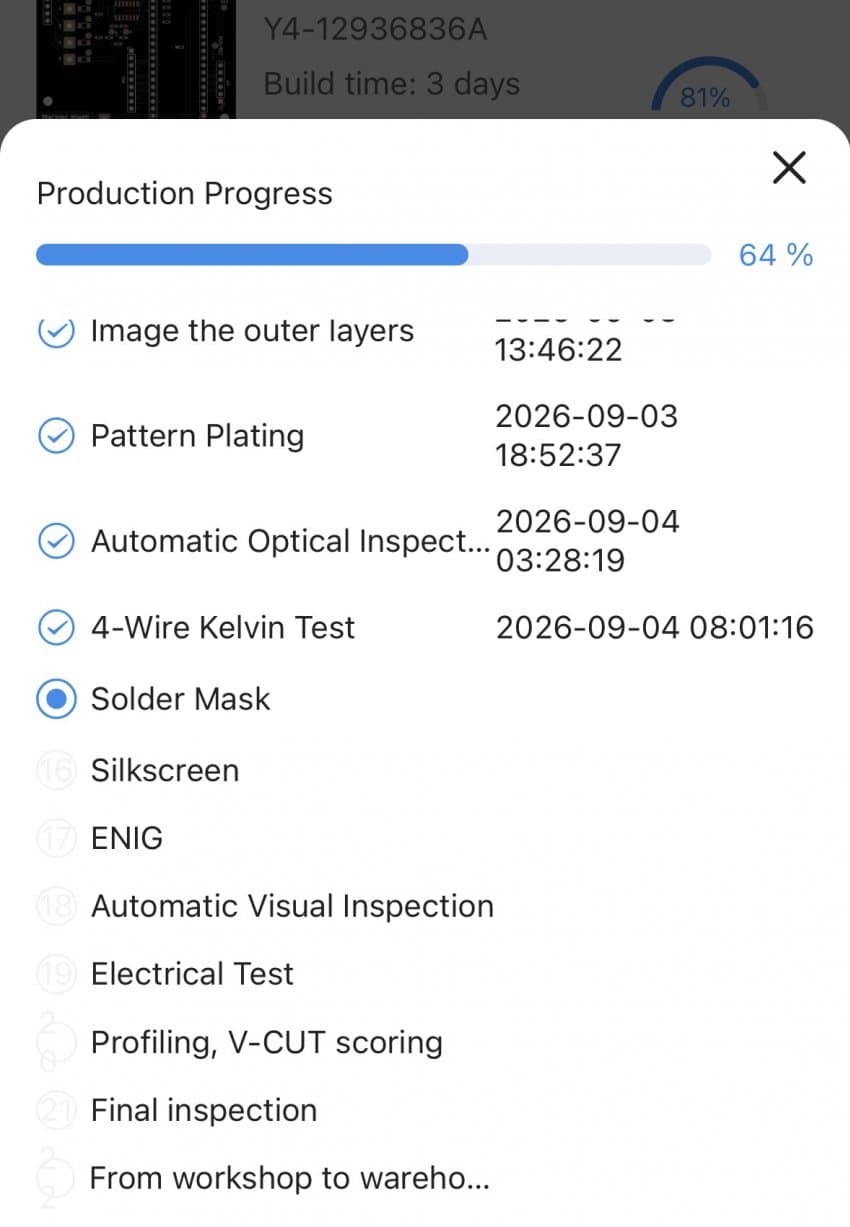

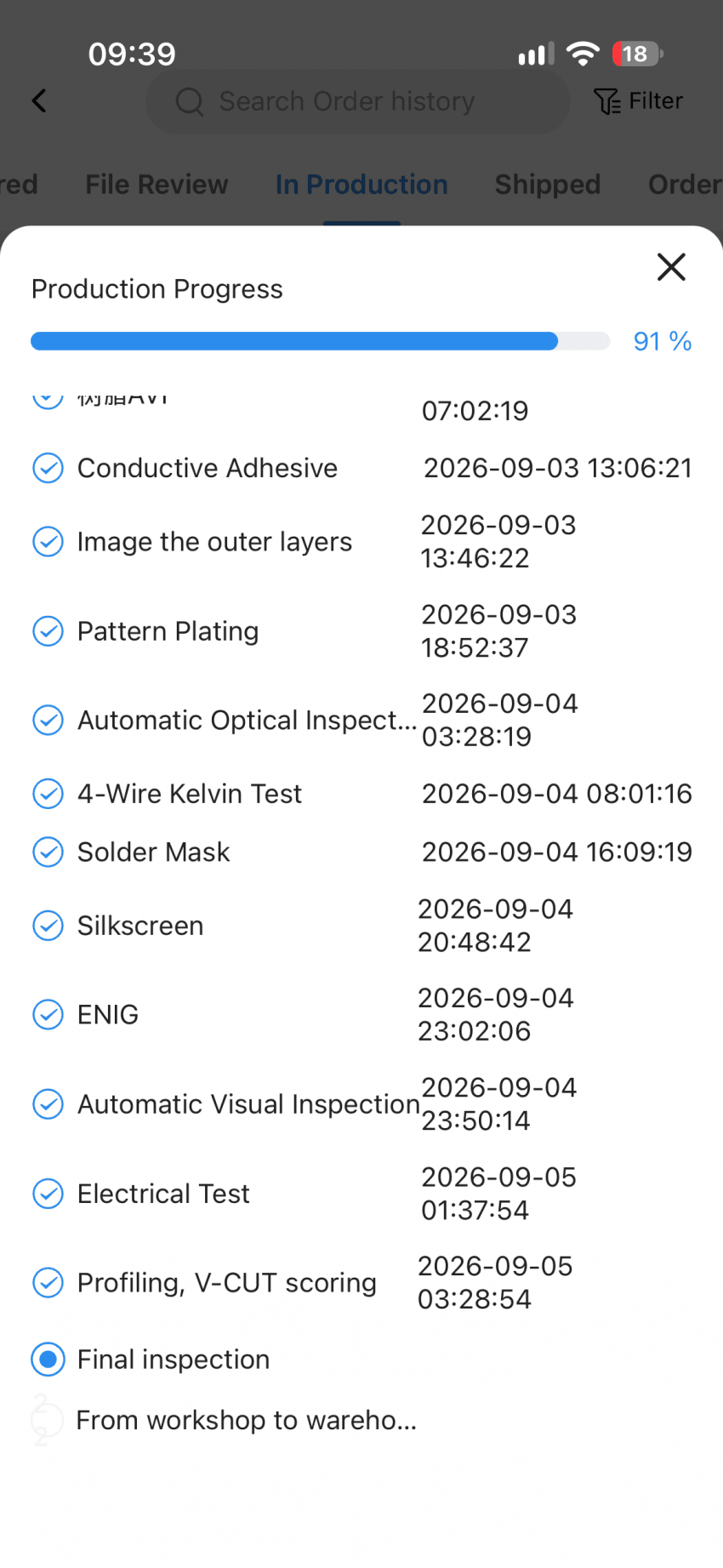

1달러짜리 인간검증 옵션 통과함

진짜 이거 수십배 비싼걸 사도 이정도로 떨리지는 않았는데 순수 나혼자서 만든게 실물로 나오는걸 기다리고있자니

어흐ㅜ 내 두달이 저거 한장으로 농축된거나 다름없어서 긴장된다

- 이제진짜살거다삼

10월 초 입대라 이거 자동사냥 청음돌아가게 어떻게 할 방법 없는지 누가 아이디어좀

훈련소가면 주말마다 폰받아서 주소전달해줘야하나

그냥 5주동안 쓰라해도 될 것 같기도 하고

기판 완성해놓고 어제 자면서 이거 돌리다가 내 앰프가 누구 리시버 죽이는꿈꿔가지고 내 리시버 같이 돌려야할지도 고민이구나

객관적인 시선에서 평가받고싶은데

너무어려워요

- 이제진짜살거다삼

이걸 정확히 말한적이 없는거같아서

글이나 싸질러볼게

뭐 내부구조나 회로 기판 토폴로지 부품설명 이런거하면 뒤로가기할거같아서 그냥 지향한 것과 스펙, 사용한 금액만 정리해드림

사운드는 하이퍼쿨클 고전류/고전압 스윙 타겟

출력 임피던스 0.2옴 미만

진짜 거치는게 단자 하나뿐이라 이조차도 단자 접촉저항임

24볼트 4암페어 어댑터 사용하고

32옴 4.4 출력 기준 4W+4W 지속출력 타겟

피크출력 이런거 아니고 진짜 고막 순삭가능

3단계 게인 구성이라서 하이를 쓸 일은 업슬거같아요

완전 차동 오피앰프, PGA, 버퍼부 구성으로 크로스토크를 최소화했고, 전원 레일 효율 고려시 이상적인 RMS는 21.2 Vrms 정도이나 실제로는 18-19Vrms 정도 나올것같음

확실한건 동가격대 기성품과는 비교도 안될 정도로 부품에 돈 안아껴서 전류공급 안정성 잡으려고 벌크 전원부 들이부었고

이걸 10cm*10cm 기판에 다 쑤셔넣음

그만큼 단자는 희생해서 3.5 4.4 입력 3.5 4.4 출력밖에 없고 3.5 입력하면 출력은 절반, 3.5 출력 쓸때도 출력은 절반

아마 손바닥에 올라올듯함

하판까지 넉넉잡아 13cm*13cm 보고있기에

일단 여기서 절반정도는 앰프 재료비인 것 같고..

아직 하판가공, 점프와이어, 엔코더랑 결착나사, 전원 어댑터같은건 포함도 안함...

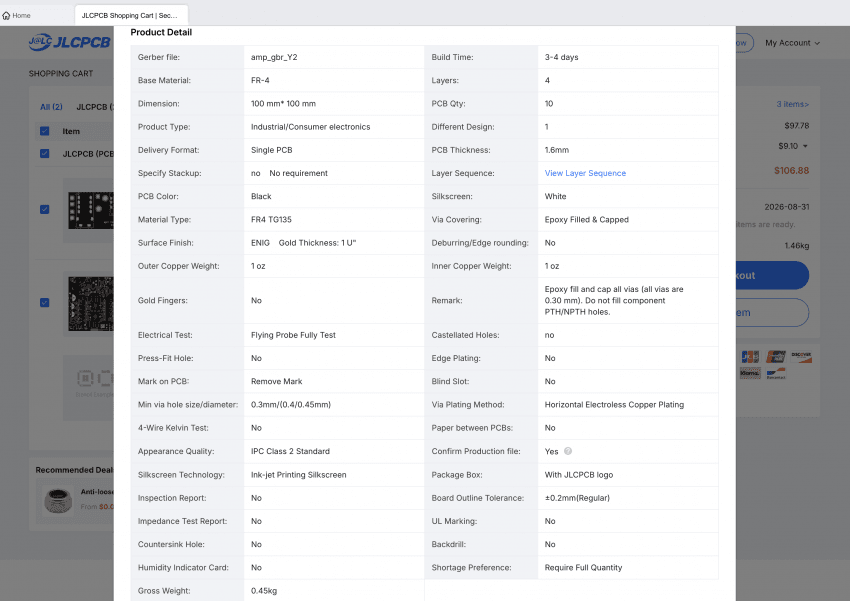

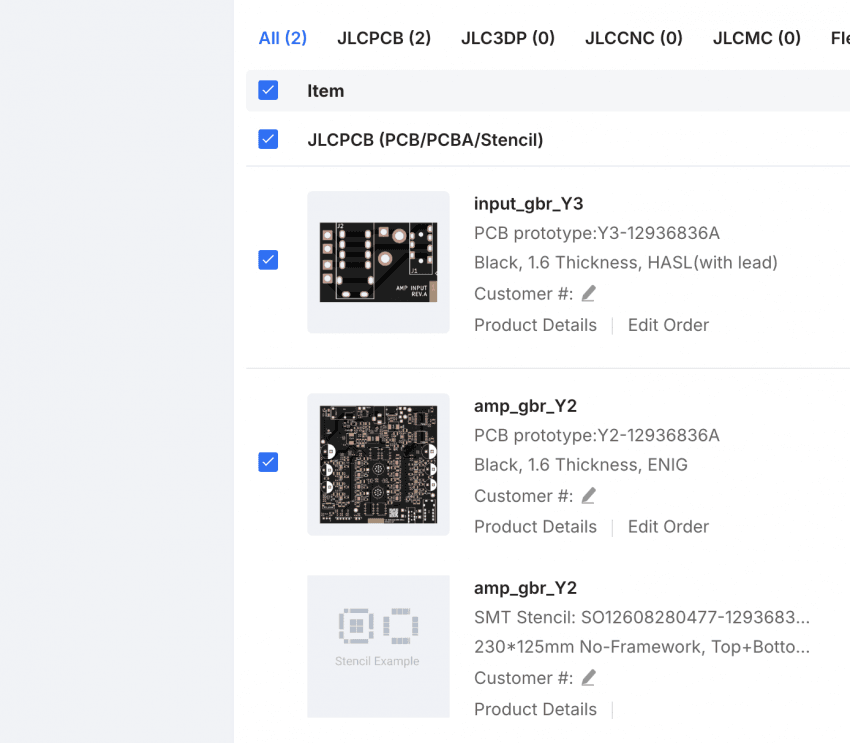

기판 발주비 100불도 있구나 아ㅋㅋ

- 이제진짜살거다삼

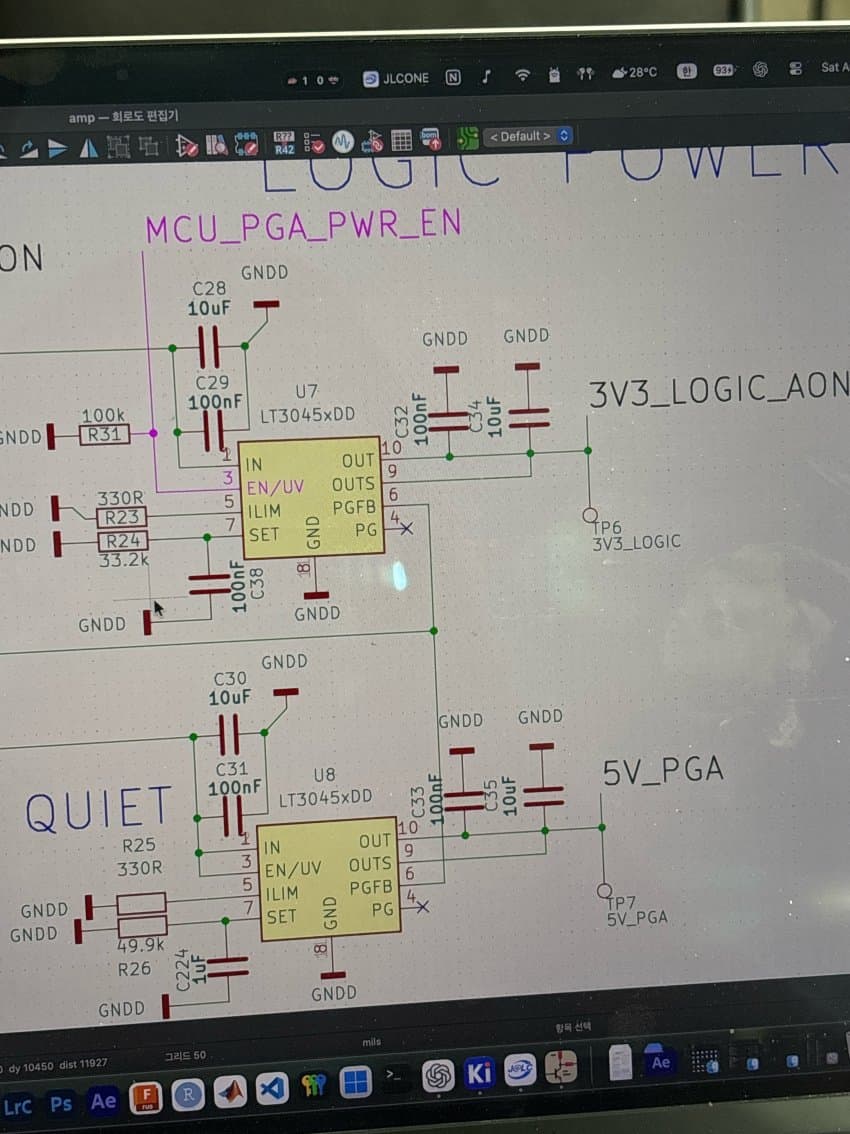

아 십 5V 전원에 박혀있어야하는 전원 온 트리거가 왜 로직전원에 박혀있냐ㅠㅠ 병신인가진짜

그냥 풀업해둬서 어떻게 야매수정도 못함 조졌구나ㅋㅋ

- 이제진짜살거다삼

[시리즈] 자작앰프

· 자작앰프 회로도, PCB 공유

· 자작앰프 스펙 정리

· 질렀서요

· 감사합니다

· 자작앰프 진행상황

· 개뷰자지름갤에 올리는 흙앰프 자작일지

· 음향? 지름

· 자작앰프 3n일차

· 자작앰프 26일차

· 자작앰프 4주차

· 자작앰프 20일차

· 자작앰프 회로 마무리

· 자작앰프 9일차

· 헤붕오디오 절찬 영업중

· 헤드폰용 파워앰프 만드는 중

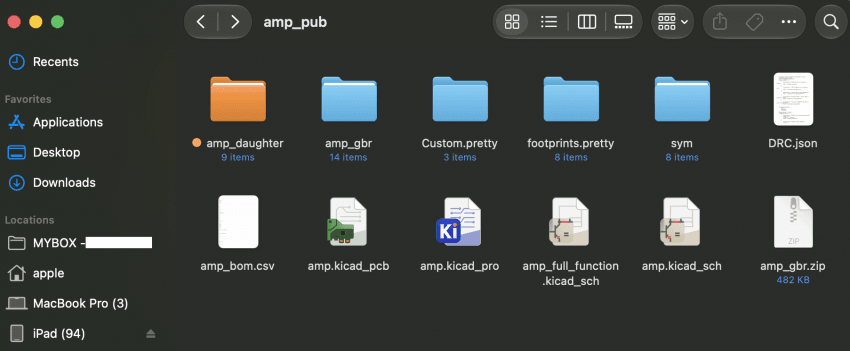

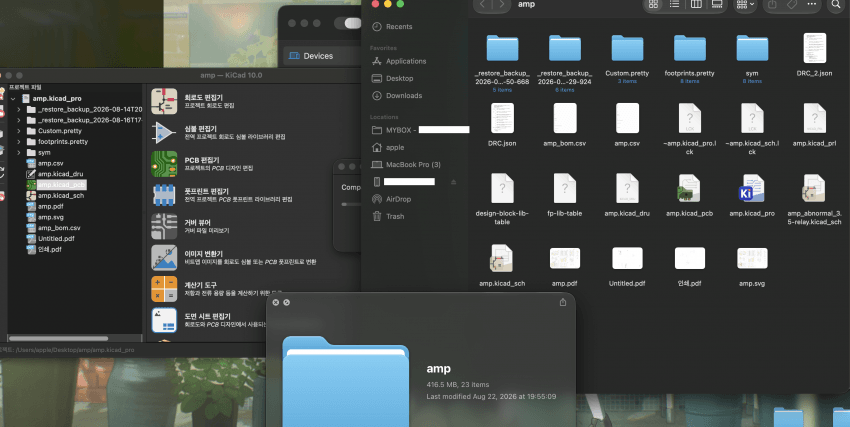

커스텀 풋프린트 전체, 커스텀 심볼 전체 포함

PCB 파일, 기존 설계 회로도, 기능 압축한 생산 파일

바로 생산 가능한 .gbr 파일 포함

BOM 전체 정보는 풋프린트와 회로도 메모로 확인

입력용 도터보드 기판 및 회로도, 생산파일 포함

기타 궁금한 점은 물어보셔도 좋습니다

판매 안합니다 범법자가 되고싶지 않아요

명록에 뭐 남기셔도 못팔아드립니다 다 지우고있습니다

오픈톡은 어떻게 알아내는거지요 무섭습니다

원하시면 이걸로 직접 제작하세요

오류나 실수가 있을 수 있으며 작동하지 않을수도 있습니다

제 기판도 아직 제작중입니다 스코프 쬐다가 작동확인 파악하시고 발주해서 만드시든 하시면 됩니다

상업적인 용도로 이용하지 마세요

사용된 프로그램 - KiCad, macOS 27.0

10.0.5 Release

https://drive.google.com/drive/folders/10TGCKyaaZ96nlnjJ_JXbFJ7PQ3IvGw4N?usp=sharing

Google Drive

Google Drive

drive.google.com

- 이제진짜살거다삼

[시리즈] 자작앰프

· 자작앰프 회로도, PCB 공유

· 자작앰프 스펙 정리

· 질렀서요

· 감사합니다

· 자작앰프 진행상황

· 개뷰자지름갤에 올리는 흙앰프 자작일지

· 음향? 지름

· 자작앰프 3n일차

· 자작앰프 26일차

· 자작앰프 4주차

· 자작앰프 20일차

· 자작앰프 회로 마무리

· 자작앰프 9일차

· 헤붕오디오 절찬 영업중

· 헤드폰용 파워앰프 만드는 중
